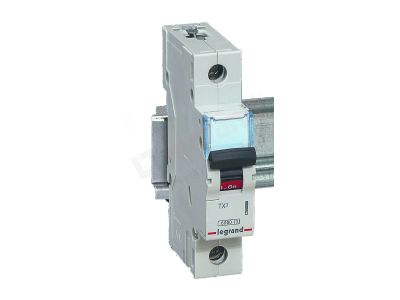

Wyłącznik nadprądowy S 301 1P D 0,5A 6000A serii TX3 | 403712 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S301 serii TX3 (symbol 403712) to jednobiegunowe urządzenie o charakterystyce D, przystosowane do napięcia 230/400 V~. Prąd znamionowy 0,5 A pozwala na bezpieczne zabezpieczanie obwodów o niewielkim obciążeniu, a szerokość 1 modułu (17,5 mm) oszczędza miejsce w rozdzielnicy. Dzięki zwarciowej zdolności łączeniowej 6000 A (IEC 60898-1) i 10 kA (IEC 60947-2) zapewnia skuteczną ochronę zarówno w instalacjach domowych, jak i przemysłowych.

• Prąd znamionowy 0,5 A: Chroni przewody i odbiorniki o małym poborze prądu, np. w obwodach sterowania, bez ryzyka przegrzania.
• Charakterystyka D: Odporna na wysokie prądy rozruchowe – idealna do silników, transformatorów i innych odbiorników indukcyjnych, ogranicza zbędne wyzwolenia.
• Zwarciowa zdolność łączeniowa 6000 A (IEC 60898-1) i 10 kA (IEC 60947-2): Gwarantuje bezpieczne przerwanie obwodu przy zwarciu, podnosząc poziom ochrony instalacji.
• Szerokość 1 modułu (17,5 mm): Pozwala na efektywne wykorzystanie przestrzeni w szafie rozdzielczej, ułatwia gęste upakowanie aparatury.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: Umożliwia rozbudowę systemu o funkcje sygnalizacji, zdalnego wyzwalania czy automatycznego załączania.

Zgodność z Normami

Wyłącznik nadprądowy S301 został zaprojektowany i przetestowany zgodnie z normami IEC 60898-1 (zwarciowa zdolność łączeniowa 6000 A) oraz IEC 60947-2 (zwarciowa zdolność łączeniowa 10 kA). Produkt posiada oznaczenie CE, potwierdzające spełnienie wymogów Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy S301 z charakterystyką D przeznaczony jest do zabezpieczania obwodów odbiorczych przed przeciążeniem i zwarciem, szczególnie tam, gdzie występują duże prądy rozruchowe.

• Zabezpieczanie obwodów silnikowych (pompy, sprężarki, wentylatory) przed skutkami przeciążeń i zwarć.
• Ochrona instalacji oświetleniowych z wyładowczymi źródłami światła (np. lampy sodowe, metalohalogenkowe).
• Stosowanie w rozdzielnicach przemysłowych i domowych jako wyłącznik nadprądowy w obwodach sterowania i automatyki.
• Zabezpieczanie obwodów transformatorów i dławików, gdzie wymagana jest selektywność względem prądów rozruchowych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S301 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie TH35 w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 0,5 A oraz warunków instalacji. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Należy zachować odpowiednie odstępy izolacyjne i nie przekraczać parametrów znamionowych.

FAQ

• Jaką funkcję pełni charakterystyka D? Charakterystyka D charakteryzuje się wysoką odpornością na prądy rozruchowe – wyzwalacz termiczny reaguje na przeciążenie, a elektromagnes (z opóźnieniem) na zwarcie. Dzięki temu wyłącznik nie wyzwala się przy krótkotrwałych udarach prądowych typowych dla silników elektrycznych.
• Czy można podłączyć blok różnicowoprądowy? Zgodnie z danymi producenta wyłącznik S301 nie umożliwia bezpośredniego dołączania bloków różnicowoprądowych. W przypadku potrzeby ochrony różnicowoprądowej należy zastosować oddzielny wyłącznik RCD w szeregu.
• Jaka jest szerokość wyłącznika? Wyłącznik ma szerokość 1 modułu (17,5 mm), co pozwala na oszczędność miejsca w rozdzielnicy i łatwe zagęszczenie aparatury.
