Wyłącznik nadprądowy S 301 1P C 6A 6000A serii DX3 | 407666 Legrand

Opis i Kluczowe Cechy

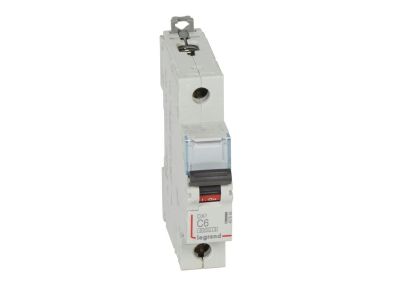

Wyłącznik nadprądowy S301 serii DX3 (symbol 407666) to jednobiegunowy aparat modułowy o charakterystyce C i prądzie znamionowym 6 A. Zapewnia niezawodne zabezpieczenie obwodów przed przeciążeniem i zwarciem, oferując jednocześnie kompaktową budowę (1 moduł, szerokość 17,5 mm) umożliwiającą oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 6 A / charakterystyka C: Odpowiedni do zabezpieczania obwodów o mieszanych odbiornikach (np. gniazda wtyczkowe, oświetlenie), zapewniając selektywne wyzwalanie przy przeciążeniach i zwarciu.
• Zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) i 10 kA (IEC/EN 60947-2): Wysoki poziom bezpieczeństwa nawet w instalacjach o podwyższonym ryzyku zwarć – odpowiedni zarówno do zastosowań domowych, jak i przemysłowych.
• Szerokość 1 modułu (17,5 mm): Maksymalne zagęszczenie aparatów w rozdzielnicy, idealne przy ograniczonej przestrzeni montażowej.
• Możliwość rozbudowy o styki pomocnicze, wyzwalacze i napędy serii DX3: Łatwa konfiguracja do zaawansowanych układów sterowania i sygnalizacji.
• Kompatybilność z szynami grzebieniowymi i blokami różnicowoprądowymi: Uproszczone łączenie w rozdzielnicach oraz możliwość tworzenia zestawów z wyłącznikami różnicowoprądowymi.

Zgodność z Normami

Wyłącznik nadprądowy S301 serii DX3 spełnia wymagania norm IEC/EN 60898-1 (zwarciowa zdolność łączeniowa 6 kA przy 230/400 V~) oraz IEC/EN 60947-2 (zwarciowa zdolność łączeniowa 10 kA przy 230/400 V~). Posiada certyfikat CE i jest przeznaczony do montażu w instalacjach zgodnych z obowiązującymi przepisami.

Zastosowanie

Wyłącznik nadprądowy S301 1P C 6A znajduje zastosowanie w rozdzielnicach mieszkaniowych, biurowych i przemysłowych, gdzie wymagane jest niezawodne zabezpieczenie obwodów jednofazowych.

• Zabezpieczenie obwodów gniazd wtyczkowych i oświetlenia w instalacjach domowych i biurowych.
• Ochrona odbiorników o średnim prądzie rozruchu (np. małe silniki, zasilacze) w charakterystyce C.
• Element rozdzielnic w systemach optymalnego rozdziału energii HX3 (do 125 A) – zgodność z systemem modułowym.
• Budowa zestawów z wyłącznikami różnicowoprądowymi oraz stykami pomocniczymi w automatyce budynkowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją producenta, biorąc pod uwagę prąd znamionowy 6 A i spodziewane obciążenie. Przed rozpoczęciem prac upewnij się, że obwód jest wyłączony spod napięcia.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika S301 C6A? Charakterystyka C – wyzwalanie magnetyczne następuje przy prądzie zwarciowym od 5 do 10 krotności prądu znamionowego (30–60 A), co zapewnia selektywną ochronę dla obwodów z odbiornikami o podwyższonym prądzie rozruchu.
• Czy można dołączyć do tego wyłącznika styki pomocnicze lub wyzwalacze? Tak, wyłącznik jest przystosowany do montażu styków pomocniczych, wyzwalaczy wzrostowych i podnapięciowych oraz napędów z serii DX3, co umożliwia zdalne sterowanie i sygnalizację stanu.
• Jaki jest maksymalny przekrój przewodu do podłączenia? Producent nie podaje w karcie katalogowej konkretnej wartości – zalecamy dobór przekroju zgodnie z normami (np. 1,5–4 mm² w zależności od obciążenia) oraz sprawdzenie maksymalnego zacisku w dokumentacji technicznej urządzenia.
