Wyłącznik nadprądowy S 301 1P C 63A 6000A serii DX3 | 407676 Legrand

Opis i Kluczowe Cechy

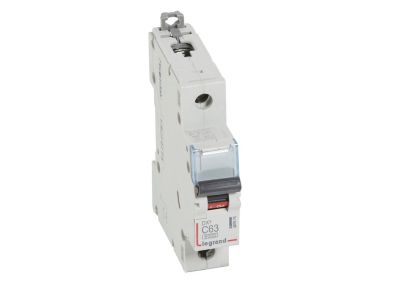

Wyłącznik nadprądowy S 301 serii DX3 (symbol 407676) to jednobiegunowy aparat modułowy o prądzie znamionowym 63 A i charakterystyce C, zaprojektowany do ochrony obwodów przed przeciążeniami i zwarciami. Dzięki znamionowej zwarciowej zdolności łączeniowej 6000 A (wg IEC/EN 60898-1) oraz 10 kA (wg IEC/EN 60947-2) zapewnia bezpieczeństwo w instalacjach przemysłowych i budynkowych. Szerokość 1 modułu (17,5 mm) oszczędza miejsce w rozdzielnicy.

• Prąd znamionowy 63 A: umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, np. w instalacjach przemysłowych lub zasilaniu odbiorników dużej mocy.
• Charakterystyka C: wyzwalanie przy prądzie 5-10 krotności In – odpowiednia do obwodów z silnikami, transformatorami i urządzeniami o podwyższonym prądzie rozruchowym.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) i 10 kA (IEC/EN 60947-2): gwarantuje skuteczne wyłączanie prądów zwarciowych, zwiększając bezpieczeństwo instalacji i urządzeń.
• Szerokość 1 modułu (17,5 mm): kompaktowa konstrukcja pozwala na gęste zabudowanie rozdzielnicy, oszczędzając miejsce na szynie TH35.
• Kompatybilność z systemem HX3 do 125 A oraz akcesoriami serii DX3: możliwość rozbudowy o styki pomocnicze, wyzwalacze wzrostowe, napędy oraz bloki różnicowoprądowe – elastyczne dopasowanie do potrzeb instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S 301 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego niezawodność i bezpieczeństwo w ochronie obwodów elektrycznych. Posiada certyfikację CE.

Zastosowanie

Uniwersalny wyłącznik nadprądowy przeznaczony do ochrony linii odbiorczych w instalacjach mieszkaniowych, biurowych i przemysłowych.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i użyteczności publicznej.
• Zabezpieczenie obwodów silnikowych i urządzeń o charakterystyce rozruchowej wymagającej charakterystyki C.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w systemach dystrybucji energii.
• Ochrona obwodów zasilających odbiorniki przemysłowe (maszyny, piece, klimatyzatory).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przewody należy podłączać zgodnie z oznaczeniami, a moment dokręcania śrub zaciskowych stosować według dokumentacji producenta (typowy zakres 2-3 Nm dla przekrojów 1-25 mm²). Przekrój przewodów dobrać do prądu znamionowego 63 A (zalecane min. 10 mm² Cu).

FAQ

• Czy wyłącznik nadprądowy S 301 ma podświetlenie? Nie, standardowa wersja nie posiada podświetlenia. Sygnalizacja stanu załączenia odbywa się poprzez położenie dźwigni (czarna).
• Jaki jest stopień ochrony IP tego wyłącznika? Producent nie podaje konkretnej wartości IP dla samego wyłącznika. W typowej rozdzielnicy modułowej przyjmuje się ochronę IP20 dla aparatury wewnątrz obudowy.
• Jaka jest różnica między charakterystyką C a B? Charakterystyka C wyzwala przy prądzie 5-10 krotności prądu znamionowego, co pozwala na pracę z urządzeniami o większym prądzie rozruchowym (silniki, transformatory). Charakterystyka B (3-5xIn) jest stosowana do obwodów ogólnych bez dużych przeciążeń rozruchowych.
