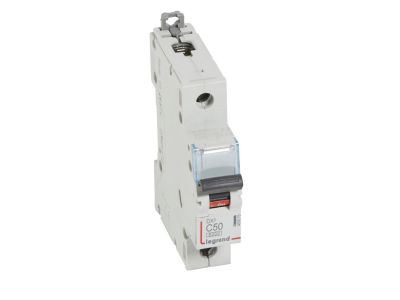

Wyłącznik nadprądowy S 301 1P C 50A 6000A serii DX3 | 407675 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 301 serii DX3 (symbol 407675) to jednobiegunowy aparat modułowy o szerokości 1 modułu (17,5 mm), przeznaczony do zabezpieczania obwodów elektrycznych przed skutkami przeciążeń i zwarć. Dzięki prądowi znamionowemu 50 A i charakterystyce C (wyzwalanie przy 5–10×I_n) zapewnia skuteczną ochronę instalacji o znacznym obciążeniu oraz kompatybilność z systemem optymalnego rozdziału energii HX3 do 125 A.

• Charakterystyka C (50 A): Umożliwia pracę w obwodach o podwyższonych prądach rozruchowych (np. silniki, transformatory), eliminując zbędne wyłączenia.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) / 10 000 A (IEC/EN 60947-2): Gwarantuje bezpieczne wyłączenie prądów zwarciowych w instalacjach przemysłowych i mieszkaniowych.
• Współpraca z systemem HX3 do 125 A: Umożliwia rozbudowę o szyny grzebieniowe, bloki różnicowoprądowe, styki pomocnicze, wyzwalacze i napędy z serii DX3.
• Montaż na wsporniku TH35 (szyna DIN): Szybki i pewny montaż w rozdzielnicach, zgodny ze standardem 1 modułu (17,5 mm).
• Dźwignia załączająca w kolorze czarnym: Wyraźne oznaczenie stanu pracy, ułatwiające obsługę i identyfikację w rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy S 301 DX3 posiada certyfikat CE i jest zgodny z wymaganiami norm IEC/EN 60898-1 (wyłączniki do instalacji domowych i podobnych) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Potwierdza to jego parametry zwarciowe i bezpieczeństwo eksploatacji.

Zastosowanie

Wyłącznik nadprądowy S 301 1P C 50A znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, zapewniając selektywną ochronę obwodów odbiorczych.

• Zabezpieczenie obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych oraz biurowych.
• Ochrona linii zasilających odbiorniki o podwyższonym prądzie rozruchowym (silniki, sprężarki, klimatyzatory).
• W przemysłowych tablicach rozdzielczych jako element selektywności z wyłącznikami nadprądowymi o większym prądzie.
• Rozbudowa systemów automatyki budynkowej dzięki możliwości podłączenia styków pomocniczych i wyzwalaczy.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S 301 DX3 może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) – zatrzaskowanie zapewnia stabilne mocowanie bez użycia narzędzi. Przekrój przewodów doprowadzających i odprowadzających należy dobrać zgodnie z prądem znamionowym 50 A i warunkami zabudowy. Moment dokręcania zacisków – zgodnie z dokumentacją techniczną producenta. Dozwolone jest przyłączanie szyn grzebieniowych (grzebienie dystrybucyjne) w celu szybkiego łączenia grup obwodów.

FAQ

• Jaka jest różnica między Icn=6 kA a Icu=10 kA? Icn (6 kA) odnosi się do zdolności wyłączania zwarć zgodnie z normą IEC/EN 60898-1 dla instalacji domowych; Icu (10 kA) według IEC/EN 60947-2 dotyczy zastosowań przemysłowych, gdzie wymagana jest wyższa odporność zwarciowa. Oba parametry są potwierdzone dla tego modelu.
• Czy wyłącznik nadprądowy S 301 można podświetlić lub wyposażyć w sygnalizację stanu? Tak, urządzenie umożliwia montaż styków pomocniczych (sygnalizacja położenia dźwigni) oraz napędów silnikowych z serii DX3. Nie ma jednak fabrycznego podświetlenia – ewentualne LED można dołączyć poprzez styki pomocnicze.
• Jaki przekrój przewodów można podłączyć do zacisków? Producent nie podaje dokładnego zakresu przekrojów w dostarczonych danych. Zalecamy stosowanie przewodów miedzianych o przekroju dostosowanym do prądu 50 A (np. 10 mm² dla instalacji stałych) i zgodnym z normami budowy rozdzielnic. Szczegółowe informacje znajdują się w karcie katalogowej produktu.
