Wyłącznik nadprądowy S 301 1P C 40A 6000A serii DX3 | 407674 Legrand

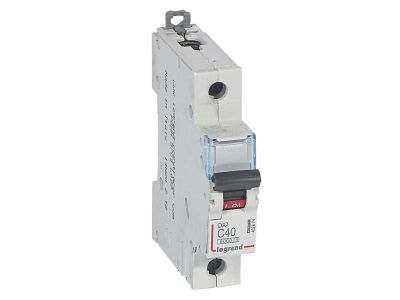

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 301 (symbol 407674) z serii DX3 to jednobiegunowy aparat o charakterystyce C i prądzie znamionowym 40 A, przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem. Dzięki szerokości 1 modułu (17,5 mm) umożliwia oszczędne zagospodarowanie przestrzeni w rozdzielnicy, a wysoka zwarciowa zdolność łączeniowa (6000 A wg IEC/EN 60898-1 oraz 10 kA wg IEC/EN 60947-2) gwarantuje skuteczne wyłączanie w warunkach awaryjnych.

• Prąd znamionowy 40 A: Zabezpiecza obwody o znacznym obciążeniu, takie jak linie gniazd wtyczkowych czy odbiory oświetleniowe, bez ryzyka przegrzania.
• Charakterystyka C: Przeznaczona do obwodów z urządzeniami indukcyjnymi (silniki, styczniki, transformatory) – wytrzymuje krótkotrwałe udary prądowe, a szybko reaguje na zwarcia.
• Zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Zapewnia bezpieczne wyłączanie zwarć nawet w obwodach o wysokim potencjale zwarcia.
• Szerokość 1 moduł (17,5 mm): Oszczędność miejsca w rozdzielnicy – idealny do kompaktowych instalacji.
• Możliwość rozbudowy: Można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/napięciowe i napędy z serii DX3, a także przyłączać bloki różnicowoprądowe – elastyczność konfiguracji.
• Montaż na szynie TH35 i kompatybilność z systemem HX3: Łatwy montaż i optymalizacja rozdziału energii w rozdzielnicach do 125 A.

Zgodność z Normami

Wyłącznik nadprądowy S 301 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A przy 230/400 V~) oraz IEC/EN 60947-2 (10 kA przy 230/400 V~). Posiada certyfikat CE i jest zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik przeznaczony do ochrony obwodów końcowych w instalacjach mieszkaniowych, komercyjnych i przemysłowych. Sprawdza się w układach wymagających charakterystyki C.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i biurowych.
• Zabezpieczenie obwodów sterowania, styczników, przekaźników i małych silników w szafach sterowniczych.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach systemu HX3 Optymalnego Rozdziału Energii.
• Ochrona odbiorników w automatyce budynkowej, gdzie wymagane jest selektywne wyłączanie zwarć.

Wskazówki Montażowe

Montaż wyłącznika może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie TH35 (DIN). Moment dokręcania zacisków oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją producenta – nieodpowiednie dokręcenie może spowodować przegrzanie. Nie przeciążaj wyłącznika prądem powyżej 40 A. W przypadku dołączania elementów dodatkowych (styki, wyzwalacze) postępuj zgodnie z instrukcją.

FAQ

• Jaka jest znamionowa zwarciowa zdolność łączeniowa tego wyłącznika? Wynosi 6000 A według normy IEC/EN 60898-1 oraz 10 kA według IEC/EN 60947-2 przy 230/400 V~.
• Czy można do niego podłączyć styki pomocnicze lub wyzwalacze? Tak, wyłącznik jest przystosowany do wyposażenia w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy z serii DX3, a także bloki różnicowoprądowe.
• Jaka jest szerokość modułowa i sposób montażu? Wyłącznik zajmuje 1 moduł (17,5 mm) i montuje się go na szynie TH35 (DIN).
