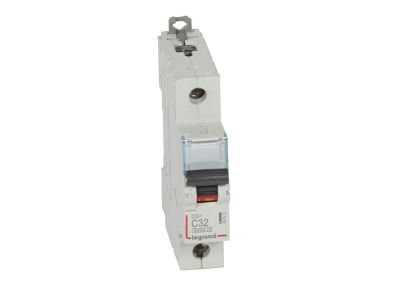

Wyłącznik nadprądowy S 301 1P C 32A 6000A serii DX3 | 407673 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 301 1P C 32A 6000A serii DX3 to jednobiegunowe zabezpieczenie o charakterystyce C, przeznaczone do ochrony instalacji przed przeciążeniem i zwarciem. Prąd znamionowy 32 A pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu, a znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) oraz 10 kA (IEC/EN 60947-2) gwarantują skuteczne wyłączenie nawet przy wysokich prądach zwarciowych. Szerokość 1 modułu (17,5 mm) umożliwia oszczędność miejsca na szynie TH35 w rozdzielnicy.

• Prąd znamionowy 32 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, chroniąc instalację przed przeciążeniem i przegrzaniem przewodów.
• Charakterystyka C: Zapewnia selektywne wyzwalanie przy prądach zwarciowych w zakresie 5–10 krotności prądu znamionowego, idealna do obwodów z silnikami i odbiornikami o charakterze indukcyjnym.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) i 10 kA (IEC/EN 60947-2): Gwarantuje niezawodne wyłączenie przy wysokich prądach zwarciowych, zwiększając bezpieczeństwo instalacji.
• Szerokość 1 modułu (17,5 mm): Oszczędza miejsce na szynie TH35, pozwalając na gęstszą zabudowę w rozdzielnicy i łatwiejsze projektowanie układu.
• Kompatybilność z systemem HX3 do 125 A oraz akcesoriami serii DX3: Umożliwia przyłączanie szyn grzebieniowych, styków pomocniczych, wyzwalaczy, napędów i bloków różnicowoprądowych, co zwiększa elastyczność konfiguracji.

Zgodność z Normami

Wyłącznik nadprądowy S 301 spełnia wymagania norm IEC/EN 60898-1 (dotyczącej wyłączników do instalacji domowych i podobnych) oraz IEC/EN 60947-2 (dotyczącej łączników niskonapięciowych do zastosowań przemysłowych). Posiada certyfikację CE, co potwierdza zgodność z europejskimi wymogami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S 301 serii DX3 znajduje zastosowanie w ochronie obwodów końcowych w instalacjach mieszkaniowych, komercyjnych i przemysłowych. Charakterystyka C czyni go szczególnie odpowiednim do obwodów z odbiornikami o charakterze indukcyjnym, takimi jak silniki czy transformatory.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie obwodów zasilających silniki małej i średniej mocy (np. wentylatory, pompy, sprężarki).
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w systemach optymalnego rozdziału energii HX3.
• Jako element zabezpieczenia przed zwarciem i przeciążeniem w instalacjach przemysłowych o napięciu 230/400 V AC.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 32 A oraz obowiązującymi normami. Moment dokręcania zacisków oraz szczegółowe zalecenia montażowe znajdują się w dokumentacji producenta.

FAQ

• Czy do tego wyłącznika można dokupić akcesoria? Tak, wyłącznik jest kompatybilny z akcesoriami serii DX3: stykami pomocniczymi, wyzwalaczami, napędami oraz blokami różnicowoprądowymi. Umożliwia także przyłączanie szyn grzebieniowych.
• Jaka jest różnica między charakterystyką C a B w tym wyłączniku? Charakterystyka C wyzwala przy prądach zwarciowych w zakresie 5–10 krotności prądu znamionowego, co sprawdza się w obwodach z silnikami i odbiornikami o charakterze indukcyjnym. Charakterystyka B (jeśli dostępna) wyzwala przy 3–5 krotności i jest stosowana głównie do obwodów czysto rezystancyjnych.
• Jaka jest szerokość modułu tego wyłącznika? Szerokość wynosi 1 moduł, czyli 17,5 mm, co pozwala na oszczędność miejsca na szynie DIN w rozdzielnicy.
