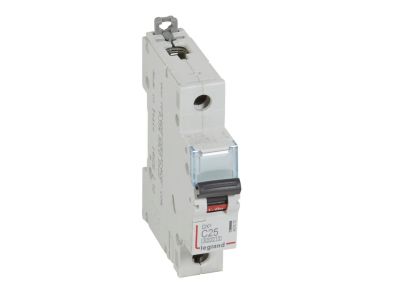

Wyłącznik nadprądowy S 301 1P C 25A 6000A serii DX3 | 407672 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 301 serii DX3 o symbolu 407672 to jednobiegunowy aparat modułowy o charakterystyce C i prądzie znamionowym 25 A. Zapewnia ochronę obwodów elektrycznych przed przeciążeniem i zwarciem, a jego znamionowa zwarciowa zdolność łączeniowa wynosi 6000 A według normy IEC/EN 60898-1 (oraz 10 kA według IEC/EN 60947-2). Szerokość 1 modułu (17,5 mm) ułatwia zabudowę w rozdzielnicach modułowych.

• Charakterystyka C: Gwarantuje selektywne wyłączanie przy przeciążeniach i zwarciach, co zabezpiecza instalację przed uszkodzeniami.
• Prąd znamionowy 25 A: Odpowiedni do zabezpieczania obwodów o znacznym obciążeniu w instalacjach domowych i przemysłowych.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1): Gwarantuje bezpieczne wyłączenie prądów zwarciowych w typowych instalacjach domowych i przemysłowych.
• Szerokość 1 modułu (17,5 mm): Oszczędność miejsca w rozdzielnicy, umożliwiająca zabudowę większej liczby aparatów.
• Możliwość rozbudowy: Urządzenie można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/napięciowe, napędy silnikowe oraz bloki różnicowoprądowe z serii DX3.

Zgodność z Normami

Wyłącznik nadprądowy S 301 spełnia wymagania norm IEC/EN 60898-1 (wyłączniki do zabezpieczania instalacji domowych i podobnych) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada certyfikat CE, co potwierdza zgodność z odpowiednimi dyrektywami unijnymi.

Zastosowanie

Jednobiegunowy wyłącznik nadprądowy z charakterystyką C i prądem 25 A znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, biurowych oraz przemysłowych.

• Zabezpieczanie obwodów gniazd wtyczkowych i odbiorników o prądzie znamionowym do 25 A.
• Ochrona linii oświetleniowych o większym obciążeniu (np. oświetlenie hal produkcyjnych).
• Jako zabezpieczenie przed przeciążeniem i zwarciem w instalacjach tymczasowych.
• W systemach rozdzielu energii z wykorzystaniem szyn grzebieniowych oraz styków pomocniczych do zdalnej sygnalizacji stanu.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w instalacji. Urządzenie przeznaczone jest do zatrzaśnięcia na szynie TH35 (DIN). Przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną i obciążalnością prądową. Momenty dokręcania zacisków – według zaleceń producenta. Zaleca się stosowanie szyn grzebieniowych do szybkiego i bezpiecznego okablowania.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Wyłącznik posiada charakterystykę C. Oznacza to, że wyzwalacz termiczny zabezpiecza przed przeciążeniem, a wyzwalacz elektromagnetyczny – przed zwarciem. Próg zadziałania zwarciowego jest typowy dla charakterystyki C, co zapewnia selektywność w obwodach odbiorczych.
• Czy można podłączyć do niego blok różnicowoprądowy? Tak, wyłącznik można łączyć z blokami różnicowoprądowymi z serii DX3, co pozwala na uzyskanie zabezpieczenia różnicowoprądowego w jednym module.
• Jaki jest stopień ochrony wyłącznika? Producent nie podaje stopnia ochrony w karcie katalogowej. Standardowo aparaty modułowe montowane w rozdzielnicach mają stopień ochrony IP20, co oznacza ochronę przed dotknięciem palcami i ciałami stałymi o średnicy powyżej 12,5 mm. W przypadku montażu w rozdzielnicy z wyższą klasą IP odpowiednia obudowa zapewnia wymagany stopień.
