Wyłącznik nadprądowy S 301 1P C 1A 6000A serii DX3 | 407662 Legrand

Opis i Kluczowe Cechy

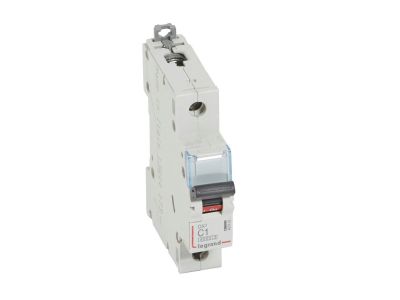

Wyłącznik nadprądowy Hager S 301 (symbol 407662) z serii DX3 to jednobiegunowy aparat modułowy o charakterystyce C i prądzie znamionowym 1 A. Dzięki znamionowej zwarciowej zdolności łączeniowej 6000 A (wg IEC/EN 60898-1) oraz 10 kA (wg IEC/EN 60947-2) zapewnia niezawodne odłączanie obwodu w warunkach zwarciowych, chroniąc przewody i odbiorniki. Szerokość 1 modułu (17,5 mm) umożliwia oszczędne zagospodarowanie miejsca w rozdzielnicy. Przeznaczony do montażu na szynie TH35.

• Charakterystyka wyzwalania C: gwarantuje selektywne wyzwalanie przy prądach zwarciowych od 5 do 10 krotności prądu znamionowego, co zapobiega zbędnym wyłączeniom w obwodach z silnikami lub transformatorami.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): wysoka odporność na skutki zwarć, zapewniająca bezpieczeństwo instalacji i ciągłość zasilania.
• Przyłączanie szyn grzebieniowych i sztyftowych: ułatwia szybkie i estetyczne łączenie kilku wyłączników w rozdzielnicy, oszczędza czas montażu.
• Możliwość wyposażenia w akcesoria serii DX3: styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe oraz napędy umożliwiają rozbudowę funkcjonalności – zdalne sterowanie i sygnalizację stanu.
• Dźwignia załączająca w kolorze czarnym: wyraźna identyfikacja pozycji ON/OFF, odporna na zużycie.

Zgodność z Normami

Wyłącznik nadprądowy Hager S 301 spełnia wymagania norm IEC/EN 60898-1 (wyłączniki do instalacji domowych i podobnych) oraz IEC/EN 60947-2 (aparatura przemysłowa). Posiada certyfikat CE, co potwierdza zgodność z europejskimi wymogami bezpieczeństwa i kompatybilności. Urządzenie jest kompatybilne z Systemem Optymalnego Rozdziału Energii HX3 do 125 A.

Zastosowanie

Wyłącznik nadprądowy Hager S 301 o prądzie 1 A i charakterystyce C przeznaczony jest do zabezpieczania obwodów odbiorczych o małym poborze mocy, w których występują krótkotrwałe prądy rozruchowe. Sprawdza się w instalacjach mieszkaniowych, biurowych i lekkim przemyśle.

• Zabezpieczanie obwodów oświetleniowych z lampami LED lub fluorescencyjnymi o małej mocy.
• Ochrona linii sterowniczych, przekaźników, styczników i cewek w szafach automatyki.
• Zabezpieczanie pojedynczych gniazd wtyczkowych lub obwodów zasilających czujniki, regulatory.
• Stosowanie w rozdzielnicach mieszkaniowych jako zabezpieczenie indywidualnych obwodów odbiorczych.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika nadprądowego Hager S 301 może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, zgodnie z obowiązującymi przepisami (norma PN-IEC 60364). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy i upewnić się, że obwód jest pozbawiony potencjału. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielni. Moment dokręcania śrub zacisków należy dostosować do zaleceń producenta (podanych w karcie katalogowej). Przekrój przyłączanych przewodów dobrać do prądu znamionowego 1 A, zgodnie z normami obciążalności. Zaleca się stosowanie szyn grzebieniowych dla połączenia wielu wyłączników.

FAQ

• Czy wyłącznik nadprądowy S 301 nadaje się do zabezpieczania silników? Charakterystyka C jest odpowiednia do obwodów z umiarkowanymi prądami rozruchowymi, np. małych wentylatorów. Jednak dla typowych silników indukcyjnych zaleca się charakterystykę D; w przypadku wątpliwości skonsultuj się z projektantem.
• Jaki jest stopień ochrony obudowy wyłącznika? Producent nie podaje osobnego stopnia IP dla samego aparatu. Zamontowany w rozdzielnicy o IP odpowiednim do warunków otoczenia (np. IP30, IP44) zachowuje swoje parametry. W standardowych warunkach wewnątrz rozdzielnicy przyjmuje się IP20.
• Czy można zastosować do niego wyzwalacz wzrostowy z serii DX3? Tak, wyłącznik S 301 został zaprojektowany do współpracy z akcesoriami serii DX3 – wyzwalaczami, stykami pomocniczymi i napędami. Należy upewnić się, że wyzwalacz jest kompatybilny z wersją napięciową i mocowaniem (zgodnie z dokumentacją).
