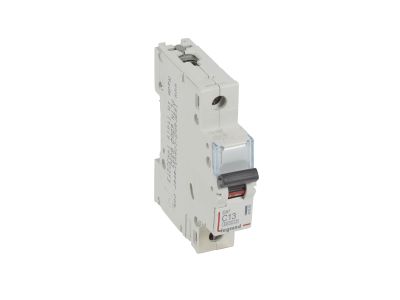

Wyłącznik nadprądowy S 301 1P C 13A 6000A serii DX3 | 407669 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 301 o symbolu 407669 z serii DX3 to jednobiegunowe urządzenie ochronne z charakterystyką C i prądem znamionowym 13 A. Dzięki szerokości 1 modułu (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy, a jego wysoka znamionowa zwarciowa zdolność łączeniowa zapewnia skuteczną ochronę instalacji.

• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): gwarantuje wytrzymałość w przypadku zwarć, minimalizując ryzyko uszkodzenia instalacji i urządzeń.
• Charakterystyka C: przeznaczona do zabezpieczania obwodów z odbiornikami o średnich prądach rozruchu (np. silniki, oświetlenie), zapewniając selektywność i niezawodność.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: umożliwia rozbudowę o funkcje sygnalizacji, zdalnego wyłączania czy sterowania bez wymiany całego aparatu.
• Kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 do 125 A: ułatwia integrację z nowoczesnymi rozdzielnicami i optymalizuje zarządzanie energią.
• Montaż na wsporniku TH35 oraz możliwość przyłączania szyn grzebieniowych lub sztyftowych: przyspiesza instalację i ułatwia prowadzenie przewodów w rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy S 301 serii DX3 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego bezpieczeństwo i niezawodność w ochronie instalacji elektrycznych. Posiada certyfikat CE.

Zastosowanie

Model S 301 1P C 13A znajduje zastosowanie w rozdzielnicach mieszkaniowych, komercyjnych i przemysłowych, gdzie wymagana jest skuteczna ochrona przed przeciążeniami i zwarciami.

• Zabezpieczanie obwodów oświetleniowych oraz gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Ochrona linii zasilających odbiorniki o umiarkowanym prądzie rozruchu, takie jak pompy, wentylatory czy małe silniki.
• Instalacja w rozdzielnicach głównych i podrozdzielniach w systemach z szynami TH35, szczególnie w połączeniu z systemem HX3.
• Stosowanie w układach wymagających dodatkowych funkcji (sygnalizacja, zdalne wyłączanie) dzięki możliwości dołączenia styków pomocniczych i wyzwalaczy serii DX3.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S 301 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania i zabezpieczyć obwód przed przypadkowym załączeniem. Urządzenie montuje się na szynie DIN TH35, zatrzaskując je w odpowiedniej pozycji. Przyłącza przewodów dokręcać momentem zgodnym z dokumentacją producenta, dobierając przekrój przewodów do prądu znamionowego 13 A. W przypadku korzystania z szyn grzebieniowych lub sztyftowych należy stosować wyłącznie elementy przeznaczone do serii DX3.

FAQ

• Jakie akcesoria można dołączyć do wyłącznika S 301 DX3? Do modelu S 301 można przyłączyć styki pomocnicze, wyzwalacze napięciowe oraz napędy z serii DX3, co pozwala rozszerzyć funkcjonalność bez wymiany aparatu.
• Jaka jest różnica między charakterystyką C a innymi charakterystykami? Charakterystyka C wyzwala przy prądzie 5–10 krotności prądu znamionowego, co czyni ją odpowiednią do obwodów z odbiornikami o średnich prądach rozruchu (np. silniki, transformatory). Jest to kompromis pomiędzy charakterystyką B (niskie prądy rozruchu) a D (wysokie prądy rozruchu).
• Czy wyłącznik S 301 można łączyć szeregowo z blokiem różnicowoprądowym? Tak, producent przewiduje możliwość przyłączania bloków różnicowoprądowych z serii DX3, co pozwala uzyskać kompleksową ochronę przed przeciążeniem, zwarciem i porażeniem prądem.
