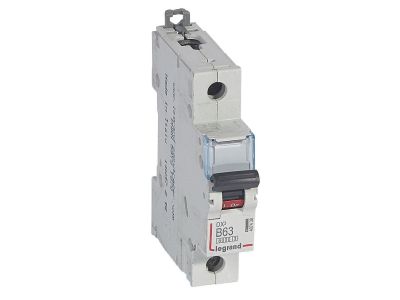

Wyłącznik nadprądowy S 301 1P B 63A 6000A serii DX3 | 407438 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S301 1P B 63A 6000A z serii DX3 to jednobiegunowy aparat modułowy przeznaczony do ochrony instalacji elektrycznych przed przeciążeniami i zwarciami. Charakterystyka B zapewnia selektywną ochronę w obwodach o charakterze rezystancyjnym i małej indukcyjności. Prąd znamionowy 63 A pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka nadmiernego nagrzewania. Szerokość 1 modułu (17,5 mm) umożliwia oszczędne zagospodarowanie miejsca w rozdzielnicy.

• Prąd znamionowy 63 A: Umożliwia pewną ochronę odbiorników o dużym poborze prądu, minimalizując ryzyko wyłączeń przy normalnej pracy.
• Charakterystyka B: Gwarantuje szybkie wyłączenie przy prądach zwarciowych w granicach 3–5 In, idealna do obwodów oświetleniowych i gniazd w budynkach mieszkalnych.
• Zdolność zwarciowa 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Wysoka zdolność łączeniowa zapewnia bezpieczeństwo i ciągłość działania nawet w instalacjach o dużym potencjale zwarciowym.
• Montaż na szynie TH35: Szybki i pewny montaż w rozdzielnicach modułowych zgodny z normą DIN.
• Kompatybilność z akcesoriami DX3: Możliwość rozbudowy o styki pomocnicze, wyzwalacze wzrostowe/napięciowe, napędy oraz bloki różnicowoprądowe, co zwiększa funkcjonalność układu.
• Kompatybilność z systemem HX3: Umożliwia optymalne rozdział energii do 125 A przy użyciu szyn grzebieniowych lub sztyftowych.

Zgodność z Normami

Wyłącznik nadprądowy S301 DX3 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A przy 230/400 V~) oraz IEC/EN 60947-2 (zdolność łączeniowa 10 kA przy 230/400 V~). Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Wyłącznik nadprądowy S301 1P B 63A jest uniwersalnym elementem ochronnym instalacji niskiego napięcia, stosowanym zarówno w budownictwie mieszkaniowym, jak i przemysłowym. Jego parametry pozwalają na bezpieczne zabezpieczenie obwodów o dużym obciążeniu.

• Ochrona obwodów odbiorczych w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie linii zasilających piece, bojlery, pompy ciepła i inne urządzenia o poborze prądu do 63 A.
• Stosowanie w instalacjach przemysłowych jako zabezpieczenie przeciążeniowe i zwarciowe sterowane stycznikami lub przekaźnikami.
• Współpraca z blokami różnicowoprądowymi (RCD) w celu zapewnienia ochrony przeciwporażeniowej w obwodach wymagających selektywności.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP i kwalifikacje elektryczne. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Urządzenie montuje się na szynie montażowej TH35 (DIN) z zatrzaskiem. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami (zalecany przekrój dla prądu 63 A: minimum 10 mm² Cu). Dopuszczalne jest przyłączanie za pomocą szyn grzebieniowych lub sztyftowych z systemu HX3. Nie wolno przeciążać obwodu powyżej znamionowego prądu wyłącznika (63 A).

FAQ

• Jaka jest zdolność zwarciowa wyłącznika S301 63A? Zgodnie z normą IEC/EN 60898-1 wynosi 6000 A, a według IEC/EN 60947-2 – 10 kA (230/400 V~). Oba parametry są potwierdzone dla instalacji niskiego napięcia.
• Czy można zamontować do tego wyłącznika styk pomocniczy? Tak, wyłącznik nadprądowy S301 DX3 umożliwia dołączenie styków pomocniczych, wyzwalaczy wzrostowych i napięciowych oraz napędów z serii DX3. Wymaga to zastosowania odpowiednich adapterów montażowych.
• Jaka jest szerokość obudowy w modułach? Wyłącznik zajmuje 1 moduł mieszczący się w standardowym rastrze 17,5 mm, co pozwala na efektywne wykorzystanie miejsca w rozdzielnicy modułowej.
