Wyłącznik nadprądowy S 301 1P B 4A 6000A serii DX3 | 407428 Legrand

Opis i Kluczowe Cechy

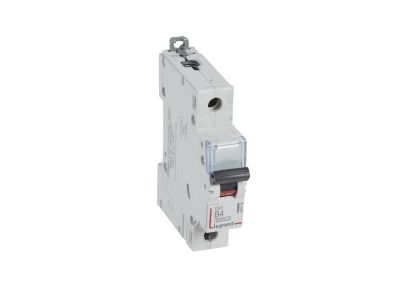

Wyłącznik nadprądowy S301 serii DX3 o symbolu 407428 to jednobiegunowe urządzenie modułowe o szerokości 1 modułu (17,5 mm), przeznaczone do zabezpieczania obwodów odbiorczych w instalacjach elektrycznych. Charakterystyka wyzwalania B i prąd znamionowy 4 A zapewniają szybkie odcinanie zwarć i przeciążeń w obwodach o niskim prądzie rozruchowym, chroniąc przewody i odbiorniki przed uszkodzeniem. Zwarciowa zdolność łączeniowa wynosi 6000 A według IEC/EN 60898-1 oraz 10 000 A według IEC/EN 60947-2, co gwarantuje skuteczne wyłączenie nawet w trudnych warunkach sieci.

• Prąd znamionowy 4 A, charakterystyka B: precyzyjna ochrona przed przeciążeniem i zwarciem w obwodach oświetleniowych, gniazd wtyczkowych i innych odbiorników o niskim prądzie rozruchowym – minimalizuje ryzyko zbędnych wyłączeń.
• Jednobiegunowa konstrukcja (1P): idealna do zabezpieczania obwodów jednofazowych (230/400 V~), umożliwia selektywną ochronę poszczególnych linii.
• Zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): wysoka odporność na prądy zwarciowe, zapewniająca bezpieczne wyłączenie w różnych typach instalacji – od domowych po przemysłowe.
• Szerokość 1 modułu (17,5 mm): oszczędza miejsce w rozdzielnicy, pozwalając na gęste rozmieszczenie aparatury i łatwą rozbudowę systemu.
• Kompatybilność z akcesoriami serii DX3: możliwość montażu styków pomocniczych, wyzwalaczy wzrostowo-napięciowych, napędów oraz bloków różnicowoprądowych – elastyczna konfiguracja dostosowana do potrzeb instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S301 spełnia wymagania norm IEC/EN 60898-1 (zwarciowa zdolność łączeniowa 6000 A przy 230/400 V~) oraz IEC/EN 60947-2 (zwarciowa zdolność łączeniowa 10 000 A przy 230/400 V~). Posiada oznaczenie CE i jest zgodny z europejskimi standardami bezpieczeństwa dla aparatury modułowej.

Zastosowanie

Wyłącznik nadprądowy S301 1P B 4A znajduje zastosowanie w instalacjach przemysłowych, komercyjnych i mieszkaniowych, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem. Dzięki kompaktowej budowie i możliwości rozbudowy o akcesoria sprawdza się w:

• Zabezpieczaniu obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Ochronie linii sterowniczych w szafach automatyki przemysłowej (PLC, przekaźniki, styczniki).
• Stosowaniu jako zabezpieczenie przedlicznikowe lub odbiorcze w rozdzielnicach głównych i podrozdzielnicach.
• Integracji z systemem optymalnego rozdziału energii HX3 do 125 A, co ułatwia zarządzanie dystrybucją prądu.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające kwalifikacje SEP oraz uprawnienia do prac elektrycznych. Przed przystąpieniem do instalacji bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Urządzenie montuje się na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Moment dokręcania śrub zacisków należy stosować według wartości podanych w instrukcji. Przekrój przyłączanych przewodów dobierz do prądu znamionowego i spodziewanych obciążeń. Możliwe jest łączenie z szynami grzebieniowymi lub sztyftowymi oraz wyposażenie w akcesoria serii DX3 (styki pomocnicze, wyzwalacze, napędy, bloki różnicowoprądowe).

FAQ

• Czy wyłącznik nadprądowy S301 ma wbudowane podświetlenie? Nie, wyłącznik nie posiada podświetlanej dźwigni ani wskaźnika LED. Dźwignia jest czarna, a stan załączenia widoczny jest po pozycji rękojeści.
• Jaki stopień ochrony (IP) ma to urządzenie? Producent nie podaje stopnia ochrony dla samego wyłącznika. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20. W przypadku instalacji w środowisku wilgotnym lub pylnym należy zastosować odpowiednią obudowę.
• Czy mogę stosować ten wyłącznik w obwodzie trójfazowym jako zabezpieczenie każdej fazy z osobna? Tak, wyłącznik jest jednobiegunowy (1P), więc można go użyć do zabezpieczenia poszczególnych faz w układzie trójfazowym (jeden na fazę). Pamiętaj o odpowiednim doborze prądu i charakterystyki do obciążenia.
