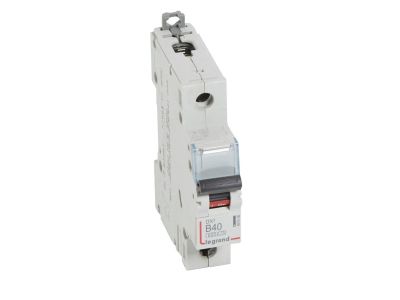

Wyłącznik nadprądowy S 301 1P B 40A 6000A serii DX3 | 407436 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 301 serii DX3 to jednobiegunowy aparat modułowy o charakterystyce B i prądzie znamionowym 40 A. Dzięki znamionowej zwarciowej zdolności łączeniowej 6000 A zgodnie z IEC/EN 60898-1 oraz 10 kA według IEC/EN 60947-2 zapewnia skuteczną ochronę obwodów przy napięciu 230/400 V. Szerokość 1 modułu (17,5 mm) umożliwia oszczędne zagospodarowanie przestrzeni w rozdzielnicy.

• Prąd znamionowy 40 A: Zabezpiecza obwody o znacznym obciążeniu, minimalizując ryzyko przeciążenia i przegrzania przewodów.
• Charakterystyka B: Szybkie wyzwalanie przy prądach zwarciowych, odpowiednia do obwodów o charakterze rezystancyjnym (oświetlenie, gniazda wtyczkowe).
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Wysoka wytrzymałość zwarciowa chroni instalację i urządzenia w przypadku zwarć.
• Kompatybilność z systemem HX3: Możliwość współpracy z rozdzielaczami do 125 A dla optymalnego rozdziału energii.
• Możliwość rozbudowy: Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze, napędy oraz bloki różnicowoprądowe z serii DX3; dopuszcza przyłączanie szyn grzebieniowych i sztyftowych.

Zgodność z Normami

Wyłącznik nadprądowy S 301 serii DX3 spełnia wymagania norm IEC/EN 60898-1 (230/400 V, 6000 A) oraz IEC/EN 60947-2 (230/400 V, 10 kA). Posiada certyfikat CE i jest zgodny z europejskimi standardami bezpieczeństwa dla aparatury modułowej.

Zastosowanie

Dzięki charakterystyce B i prądowi 40 A wyłącznik znajduje zastosowanie w szerokim zakresie instalacji niskiego napięcia, zapewniając ochronę przed przeciążeniem i zwarciem.

• Ochrona obwodów oświetleniowych oraz gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie obwodów odbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• W instalacjach przemysłowych – ochrona linii sterowniczych i niewielkich odbiorników.
• Współpraca z systemem Optymalnego Rozdziału Energii HX3 przy rozdziałach do 125 A.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Wyłącznik przeznaczony jest do mocowania na szynie TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami i prądem znamionowym obwodu. Śruby zaciskowe dokręcać momentem określonym w dokumentacji producenta. Aparat umożliwia podłączenie szyn grzebieniowych oraz współpracę z akcesoriami serii DX3.

FAQ

• Czy wyłącznik można wyposażyć w styki pomocnicze? Tak, przeznaczone są do tego styki pomocnicze z serii DX3.
• Jaka jest znamionowa zwarciowa zdolność łączeniowa wyłącznika? 6000 A według normy IEC/EN 60898-1 oraz 10 kA według normy IEC/EN 60947-2.
• Czy wyłącznik jest kompatybilny z systemem HX3? Tak, przeznaczony jest do współpracy z rozdzielaczami Systemu Optymalnego Rozdziału Energii HX3 do 125 A.
