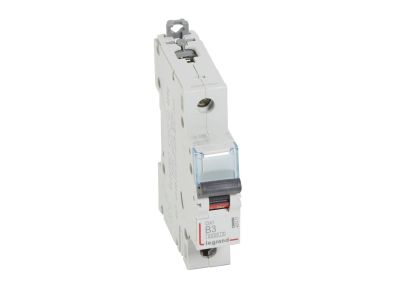

Wyłącznik nadprądowy S 301 1P B 3A 6000A serii DX3 | 407427 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 301 serii DX3 (symbol 407427) to jednobiegunowy aparat modułowy o szerokości 1 modułu (17,5 mm), przeznaczony do ochrony obwodów przed przeciążeniami i zwarciami. Dzięki prądowi znamionowemu 3 A i charakterystyce B zapewnia skuteczne wyłączanie przy małych prądach zwarciowych, a znamionowa zwarciowa zdolność łączeniowa 6000 A (wg IEC/EN 60898-1) gwarantuje bezpieczeństwo w standardowych instalacjach.

• Prąd znamionowy 3 A: Zabezpiecza obwody o niskim obciążeniu, np. oświetlenie LED lub sterowniki, przed przeciążeniem bez zbędnych wyłączeń.
• Charakterystyka B: Szybkie wyłączanie przy prądach zwarciowych od 3 do 5 krotności prądu znamionowego – idealna do obwodów o charakterze rezystancyjnym i niewielkich silników.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Wysoka odporność na zwarcia, zapewniająca bezpieczne odcięcie prądu w warunkach awaryjnych.
• Montaż na szynie TH35: Szybki i pewny montaż w rozdzielnicach modułowych, zgodny z systemem Optymalnego Rozdziału Energii HX3 do 125 A.
• Kompatybilność z akcesoriami serii DX3: Możliwość rozbudowy o styki pomocnicze, wyzwalacze wzrostowe/napięciowe, napędy silnikowe oraz bloki różnicowoprądowe – elastyczność w rozbudowie instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S 301 DX3 spełnia wymagania norm IEC/EN 60898-1 (aparatura do zabezpieczania obwodów w instalacjach niskiego napięcia) oraz IEC/EN 60947-2 (aparatura łączeniowa niskiego napięcia – wyłączniki przemysłowe). Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami UE. Produkt jest przystosowany do pracy w sieciach 230/400 V~.

Zastosowanie

Wyłącznik nadprądowy S 301 1P B 3A znajduje zastosowanie w instalacjach wymagających precyzyjnej ochrony obwodów o niewielkim poborze mocy. Jest szczególnie polecany do:

• Ochrony indywidualnych obwodów oświetleniowych (np. LED, żarowe) przed przeciążeniem i zwarciem.
• Zabezpieczania sterowników, przekaźników i modułów automatyki w szafach sterowniczych.
• Ochrony obwodów gniazd wtyczkowych w pomieszczeniach biurowych i mieszkalnych o małym obciążeniu.
• Stosowania w rozdzielnicach głównych i podrozdzielnicach jako element systemu HX3 do 125 A.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Urządzenie montuje się na szynie nośnej TH35 (DIN) w rozdzielnicy modułowej. Przewody przyłączeniowe należy dobrać zgodnie z prądem znamionowym 3 A – zalecany przekrój min. 1,5 mm². Moment dokręcania zacisków musi być zgodny z dokumentacją producenta. Możliwe jest przyłączanie szyn grzebieniowych lub sztyftowych. Przed rozpoczęciem prac upewnij się, że instalacja jest wyłączona spod napięcia.

FAQ

• Czy wyłącznik nadprądowy S 301 DX3 posiada podświetlenie? Nie, wyłącznik nie jest wyposażony w podświetlenie – stan załączenia sygnalizuje położenie czarnej dźwigni (góra – załączony, dół – wyłączony).
• Jaki stopień ochrony IP ma ten wyłącznik? Producent nie podaje konkretnego stopnia ochrony dla tego modelu. Standardowo aparatura modułowa montowana w rozdzielnicy przy zachowaniu odpowiedniej obudowy zapewnia ochronę IP20 dla wnętrza rozdzielnicy. W warunkach przemysłowych zaleca się stosowanie osłon na zaciski.
• Co oznacza charakterystyka B w wyłączniku nadprądowym? Charakterystyka B oznacza, że wyzwalacz termiczny (przeciążeniowy) działa jak w standardowym wyłączniku, a elektromagnetyczny (zwarciowy) zadziała przy prądzie od 3 do 5 krotności prądu znamionowego. Jest to optymalne dla obwodów o charakterze rezystancyjnym i małych silników.
