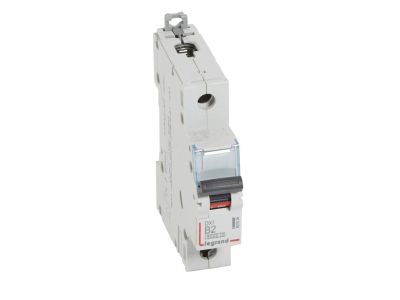

Wyłącznik nadprądowy S 301 1P B 2A 6000A serii DX3 | 407426 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 301 serii DX3 to jednobiegunowe urządzenie ochronne o charakterystyce B i prądzie znamionowym 2 A, przeznaczone do instalacji o napięciu 230/400 V~. Dzięki szerokości 1 modułu (17,5 mm) oszczędza miejsce w rozdzielnicy, a znamionowa zwarciowa zdolność łączeniowa 6000 A (wg IEC/EN 60898-1) gwarantuje bezpieczne wyłączanie w przypadku zwarcia. Urządzenie współpracuje z systemem Optymalnego Rozdziału Energii HX3 oraz akcesoriami serii DX3.

• Charakterystyka B: Zapewnia szybkie wyzwalanie w przypadku zwarć, co chroni przewody i odbiorniki o charakterze rezystancyjnym, takie jak oświetlenie czy gniazda w instalacjach domowych.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Gwarantuje bezpieczne przerwanie prądu zwarciowego bez uszkodzenia wyłącznika, zwiększając niezawodność instalacji.
• Szerokość 1 modułu (17,5 mm): Pozwala na gęstą zabudowę w rozdzielnicy, oszczędzając miejsce na dodatkowe aparaty.
• Montaż na wsporniku TH35: Szybki i prosty sposób instalacji na standardowej szynie DIN w rozdzielnicach.
• Możliwość rozbudowy o akcesoria serii DX3: Umożliwia dodanie styków pomocniczych, wyzwalaczy wzrostowych/napięciowych, napędów silnikowych oraz bloków różnicowoprądowych, co zwiększa funkcjonalność układu.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6 kA przy 230/400 V~) oraz IEC/EN 60947-2 (10 kA przy 230/400 V~). Urządzenie posiada oznaczenie CE i jest zgodne z europejskimi wymaganiami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S 301 1P B 2A znajduje zastosowanie w ochronie obwodów odbiorczych w budynkach mieszkalnych, biurowych i przemysłowych, szczególnie tam gdzie wymagana jest charakterystyka B.

• Ochrona obwodów oświetleniowych i gniazd wtykowych w instalacjach domowych i biurowych.
• Zabezpieczenie przewodów o małym przekroju (np. 1,5 mm²) przed przeciążeniem i zwarciem.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie linii odbiorczych.
• Współpraca z wyłącznikami różnicowoprądowymi w układach ochrony przeciwporażeniowej.

Wskazówki Montażowe

Montaż i wymiana wyłącznika nadprądowego mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (minimum 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła zasilania. Zamontuj wyłącznik na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych dobierz zgodnie z obowiązującymi normami (PN-IEC 60364) do prądu znamionowego 2 A oraz warunków środowiskowych. Moment dokręcania zacisków oraz długość odizolowania przewodów – postępuj zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy wyłącznik nadprądowy S 301 nadaje się do ochrony obwodów oświetleniowych? Tak, charakterystyka B jest optymalna dla obwodów z odbiornikami rezystancyjnymi, takimi jak żarówki, halogeny czy LED ze sterownikami o niskim prądzie rozruchu. Służy do ochrony przewodów przed przeciążeniem i zwarciem.
• Jaka jest znamionowa zwarciowa zdolność łączeniowa tego wyłącznika? Według normy IEC/EN 60898-1 wynosi 6000 A, a według IEC/EN 60947-2 – 10 000 A przy napięciu 230/400 V~. Większa wartość dotyczy zastosowań przemysłowych zgodnych z normą 60947-2.
• Czy można dołączyć do niego styki pomocnicze lub wyzwalacze? Tak, wyłącznik S 301 jest kompatybilny z akcesoriami serii DX3 – stykami pomocniczymi (sygnalizacja położenia), wyzwalaczami wzrostowymi i napięciowymi oraz napędami silnikowymi. Możliwe jest także podłączenie bloków różnicowoprądowych.
