Wyłącznik nadprądowy S 301 1P B 25A 6000A serii DX3 | 407434 Legrand

Opis i Kluczowe Cechy

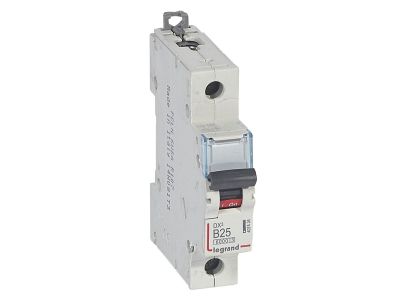

Wyłącznik nadprądowy S 301 serii DX3 (symbol 407434) to jednobiegunowy aparat modułowy o charakterystyce B i prądzie znamionowym 25 A. Znamionowa zwarciowa zdolność łączeniowa wynosi 6000 A zgodnie z IEC/EN 60898-1 oraz 10 kA według IEC/EN 60947-2, co gwarantuje skuteczne przerywanie prądów zwarciowych w instalacjach niskiego napięcia. Dzięki szerokości 1 modułu (17,5 mm) oszczędza miejsce w rozdzielnicy, a kompatybilność z systemem Optymalnego Rozdziału Energii HX3 do 125 A ułatwia integrację z nowoczesnymi rozwiązaniami.

• Charakterystyka B: Zapewnia selektywne wyzwalanie przy przeciążeniach i zwarciu – idealna do zabezpieczania obwodów o charakterze rezystancyjnym i oświetleniowym, minimalizując ryzyko zbędnych wyłączeń.
• Prąd znamionowy 25 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania toru prądowego.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Gwarantuje niezawodne przerywanie prądów zwarciowych w typowych i wymagających aplikacjach budynkowych.
• Szerokość 1 modułu (17,5 mm): Pozwala na maksymalne wykorzystanie przestrzeni w rozdzielnicach i szafach sterowniczych.
• Możliwość rozbudowy o akcesoria: Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze, napędy oraz bloki różnicowoprądowe z serii DX3, co zwiększa funkcjonalność instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S 301 serii DX3 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A dla napięcia 230/400 V~) oraz IEC/EN 60947-2 (10 kA dla napięcia 230/400 V~). Posiada certyfikację CE i jest zgodny z europejskimi standardami bezpieczeństwa dla aparatury modułowej.

Zastosowanie

Wyłącznik przeznaczony jest do ochrony przewodów i odbiorników przed skutkami przeciążeń i zwarć w instalacjach niskiego napięcia. Sprawdza się w obiektach mieszkalnych, komercyjnych oraz lekkim przemyśle.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie obwodów sterowania (np. styczników, przekaźników) w szafach sterowniczych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w systemach Optymalnego Rozdziału Energii HX3.
• Element zabezpieczający w instalacjach tymczasowych oraz w systemach automatyki budynkowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S 301 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach i szafach elektrycznych. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym oraz obowiązującymi normami. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Dopuszczalne jest przyłączanie za pomocą szyn grzebieniowych lub sztyftowych.

FAQ

• Czy wyłącznik nadprądowy S 301 ma podświetlenie? Nie, wyłącznik nie posiada podświetlenia. Stan załączenia sygnalizowany jest położeniem dźwigni – góra (I) oznacza załączenie, dół (O) – wyłączenie.
• Jaki jest stopień ochrony wyłącznika? Standardowo dla aparatury modułowej montowanej w rozdzielnicach przyjmuje się stopień ochrony IP20. Szczegółowe dane dla konkretnego montażu należy sprawdzić w dokumentacji technicznej rozdzielnicy.
• Czy charakterystyka B nadaje się do zabezpieczania silników? Charakterystyka B jest przeznaczona do obwodów o niskim prądzie rozruchowym (oświetlenie, gniazda). Do zabezpieczania silników i odbiorników o wyższych prądach rozruchowych zaleca się stosowanie charakterystyk C lub D.
