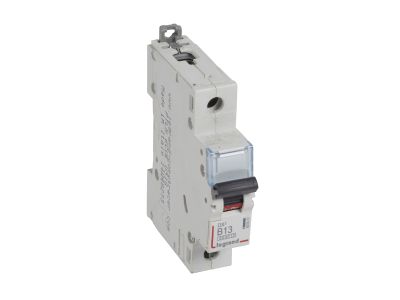

Wyłącznik nadprądowy S 301 1P B 13A 6000A serii DX3 | 407431 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S301 jednobiegunowy o charakterystyce B i prądzie znamionowym 13 A z serii DX3 to niezawodne zabezpieczenie instalacji elektrycznych przed przeciążeniem i zwarciem. Dzięki znamionowej zwarciowej zdolności łączeniowej 6000 A (wg IEC/EN 60898-1) oraz 10 kA (wg IEC/EN 60947-2) urządzenie zapewnia skuteczną ochronę nawet w obwodach o podwyższonym ryzyku zwarcia. Szerokość 1 modułu (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy. Przeznaczony do montażu na szynie TH35, kompatybilny z systemem optymalnego rozdziału energii HX3.

• Prąd znamionowy 13 A (charakterystyka B): gwarantuje wybiórczą ochronę obwodów o charakterze rezystancyjnym i małym prądzie rozruchowym, np. oświetlenia lub gniazd w budynkach mieszkalnych.
• Zdolność zwarciowa 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): wysoka odporność na prądy zwarciowe – bezpieczeństwo instalacji niezależnie od warunków sieci.
• Szerokość 1 modułu (17,5 mm): kompaktowa konstrukcja umożliwia gęste zabudowanie rozdzielnicy, oszczędzając miejsce na dodatkową aparaturę.
• Montaż na szynie TH35: szybki i pewny montaż w standardowych rozdzielnicach modułowych.
• Możliwość rozbudowy: wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze, napędy z serii DX3 oraz podłączyć bloki różnicowoprądowe – elastyczność konfiguracji instalacji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (zabezpieczenie nadprądowe w instalacjach niskiego napięcia) oraz IEC/EN 60947-2 (łączniki niskiego napięcia). Posiada oznaczenie CE i jest zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S301 B13A znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona przed przeciążeniem i zwarciem w jednofazowych obwodach odbiorczych. Dzięki charakterystyce B sprawdza się w obwodach o niewielkich prądach rozruchowych.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie gniazd wtykowych i obwodów ogólnego przeznaczenia w instalacjach domowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako element systemu rozdziału energii HX3.
• Współpraca z wyłącznikami różnicowoprądowymi i stycznikami w instalacjach automatyki budynkowej.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Podłączenie przewodów wykonaj zgodnie z dokumentacją producenta – stosuj odpowiedni moment dokręcania zacisków. Przekrój przewodów dobierz do obciążenia i parametrów zabezpieczenia. Możliwe jest łączenie za pomocą szyn grzebieniowych lub sztyftowych. Pamiętaj o zachowaniu wymaganych odstępów izolacyjnych.

FAQ

• Jaka jest charakterystyka wyzwalania B? Charakterystyka B oznacza, że wyłącznik wyzwala przy prądzie 3–5 krotności prądu znamionowego (In). Jest to standardowe rozwiązanie dla obwodów o małych prądach rozruchowych, np. oświetlenia i gniazd.
• Czy można podłączyć wyłącznik do szyny grzebieniowej? Tak, wyłącznik S301 umożliwia przyłączanie za pomocą szyn grzebieniowych (szyn zbiorczych) oraz szyn sztyftowych, co ułatwia rozprowadzenie fazy w rozdzielnicy.
• Jaki jest stopień ochrony wyłącznika? Producent nie podaje bezpośrednio stopnia IP, jednak standardowo aparatura modułowa przeznaczona do montażu w rozdzielnicy posiada stopień ochrony IP20 (ochrona przed dotykiem ciałami stałymi o średnicy >12,5 mm). Montaż w suchych pomieszczeniach wewnętrznych.
