Wyłącznik nadprądowy RX3 3P C 16A 6kA | 419235 Legrand

Opis i Kluczowe Cechy

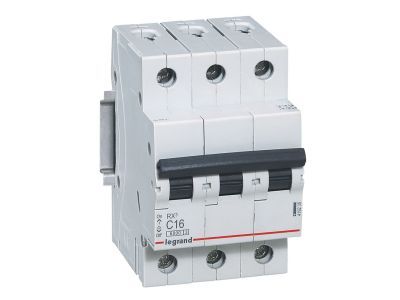

Wyłącznik nadprądowy serii RX3 marki Legrand o numerze katalogowym 419235 to zaawansowany komponent aparatury modułowej, zaprojektowany z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w instalacjach elektrycznych. Urządzenie charakteryzuje się konstrukcją trójbiegunową (3P), co umożliwia jednoczesne zabezpieczenie trzech faz obwodu przy napięciu znamionowym 400 V~. Prąd znamionowy wynoszący 16 A w połączeniu z charakterystyką czasowo-prądową typu C sprawia, że wyłącznik idealnie nadaje się do ochrony obwodów, w których mogą występować umiarkowane prądy rozruchowe, typowe dla silników małej mocy czy nowoczesnych systemów oświetleniowych.

• Zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa wynosi 6000 A (6kA) zgodnie z rygorystyczną normą EN 60898-1, co gwarantuje skuteczne przerwanie obwodu w przypadku wystąpienia gwałtownego przeciążenia lub zwarcia.
• Kompaktowa budowa: Szerokość urządzenia wynosi zaledwie 3 moduły (każdy po 17,5 mm), co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Ergonomia: Wyraźna dźwignia załączająca w kolorze czarnym zapewnia intuicyjną obsługę i szybką identyfikację stanu pracy urządzenia.
• Montaż: Przystosowany do standardowej szyny montażowej TH35 (DIN), co zapewnia kompatybilność z większością nowoczesnych szaf sterowniczych i rozdzielnic domowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa. Kluczowym punktem odniesienia jest norma EN 60898-1, która definiuje wymagania dla wyłączników nadprądowych przeznaczonych do instalacji domowych i podobnych. Dzięki spełnieniu tych wymogów, wyłącznik RX3 gwarantuje powtarzalność parametrów technicznych oraz długowieczność mechanizmu wyzwalającego, co jest kluczowe dla ochrony mienia i zdrowia użytkowników instalacji elektrycznej.

Zastosowanie

Wyłącznik nadprądowy Legrand RX3 3P C 16A znajduje szerokie zastosowanie przede wszystkim w budownictwie mieszkaniowym oraz komercyjnym. Charakterystyka C predysponuje go do zabezpieczania:

• Obwodów gniazd wtykowych w kuchniach i warsztatach, gdzie podłączane są urządzenia o wyższym prądzie rozruchowym.
• Systemów klimatyzacji i wentylacji o niewielkiej mocy.
• Oświetlenia LED z zasilaczami impulsowymi, które generują chwilowe piki prądowe przy załączaniu.
• Małych silników trójfazowych pracujących w układach domowych (np. pompy, hydrofory).

Wskazówki Montażowe

Podczas instalacji wyłącznika RX3 należy zwrócić uwagę na kilka kluczowych aspektów technicznych, aby zapewnić bezawaryjną pracę systemu:

• Montaż na szynie: Urządzenie należy stabilnie zatrzasnąć na szynie TH35. Zaleca się stosowanie blokad końcowych, aby zapobiec przesuwaniu się aparatury wzdłuż szyny.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków (zgodnie z zaleceniami producenta dla przekrojów przewodów miedzianych).
• Przekrój przewodów: Zaciski są przystosowane do współpracy z przewodami typu drut lub linka (przy lince zaleca się stosowanie tulejek zaciskowych).
• Środowisko pracy: Wyłącznik powinien być montowany w obudowach o odpowiednim stopniu ochrony IP, dostosowanym do warunków panujących w miejscu instalacji.

FAQ

1. Czy wyłącznik RX3 16A C nadaje się do zabezpieczenia zwykłego oświetlenia?
Tak, choć w przypadku standardowego oświetlenia rezystancyjnego częściej stosuje się charakterystykę B, charakterystyka C jest w pełni bezpieczna i zalecana przy nowoczesnych źródłach światła LED, które mogą powodować niepożądane wyzwalanie wyłączników typu B podczas startu.

2. Co oznacza parametr 6kA?
Jest to maksymalny prąd zwarciowy, jaki wyłącznik jest w stanie bezpiecznie przerwać bez uszkodzenia swojej konstrukcji. Wartość 6000 A jest standardem i wymogiem dla nowoczesnych instalacji domowych.

3. Czy mogę zamontować ten wyłącznik w rozdzielnicy przemysłowej?
Seria RX3 jest dedykowana głównie do aparatury domowej i budownictwa wielorodzinnego. W ciężkim przemyśle, gdzie wymagane są wyższe zdolności zwarciowe (np. 10kA lub 25kA), należy rozważyć serię Legrand DX3.
