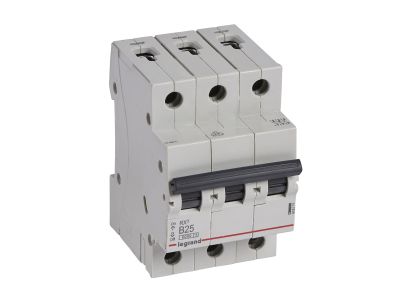

Wyłącznik nadprądowy RX3 3P B 25A 6kA | 419171 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Legrand z serii RX3 o numerze katalogowym 419171 to zaawansowany element aparatury modułowej, zaprojektowany z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w instalacjach elektrycznych. Urządzenie charakteryzuje się konstrukcją trójbiegunową (3P), co pozwala na jednoczesne zabezpieczenie trzech faz obwodu przy napięciu znamionowym 400 V~. Prąd znamionowy wynoszący 25 A sprawia, że jest to idealne rozwiązanie do ochrony obwodów o średnim obciążeniu, takich jak gniazda siłowe czy dedykowane linie zasilające urządzenia AGD i maszyny.

• Charakterystyka B: Zapewnia szybkie zadziałanie wyzwalacza magnetycznego przy niskich prądach zwarciowych, co jest kluczowe dla ochrony przewodów i odbiorników w instalacjach domowych i komercyjnych.
• Zdolność zwarciowa 6000 A: Znamionowa zwarciowa zdolność łączeniowa na poziomie 6 kA zgodnie z normą EN 60898-1 gwarantuje bezpieczne przerwanie obwodu nawet w przypadku wystąpienia znacznych prądów zwarciowych.
• Kompaktowa budowa: Szerokość urządzenia wynosi zaledwie 3 moduły (52,5 mm), gdzie każdy moduł ma standardowe 17,5 mm, co pozwala na optymalne wykorzystanie miejsca w rozdzielnicy.
• Ergonomia: Wyraźna, czarna dźwignia załączająca umożliwia szybką identyfikację stanu pracy aparatu oraz pewne manualne sterowanie obwodem.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystyczną normą europejską EN 60898-1, która określa wymagania dla wyłączników nadprądowych przeznaczonych do użytku domowego i podobnych instalacji. Zgodność z tą normą potwierdza, że wyłącznik Legrand RX3 przeszedł surowe testy dotyczące wytrzymałości dielektrycznej, odporności na prądy zwarciowe oraz trwałości mechanicznej i elektrycznej, co przekłada się na wieloletnią, bezawaryjną eksploatację.

Zastosowanie

Wyłącznik nadprądowy RX3 3P B 25A znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz w obiektach użyteczności publicznej. Dzięki charakterystyce B, jest on dedykowany przede wszystkim do ochrony obwodów oświetleniowych oraz gniazd wtykowych, gdzie nie występują duże prądy rozruchowe. Jako aparat trójfazowy, doskonale sprawdza się w zasilaniu płyt indukcyjnych, podgrzewaczy wody oraz małych silników elektrycznych pracujących w układzie gwiazda-trójkąt, zapewniając im skuteczną ochronę przed skutkami przeciążeń i zwarć.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do szybkiego montażu na standardowej szynie montażowej TH35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Aparat współpracuje z szynami łączeniowymi grzebieniowymi, co znacząco przyspiesza prace wewnątrz rozdzielnicy i podnosi estetykę wykonania instalacji.

FAQ

• Czy wyłącznik RX3 25A B nadaje się do zabezpieczenia silnika o dużym rozruchu? Ze względu na charakterystykę B, wyłącznik ten reaguje bardzo szybko. Do silników o ciężkim rozruchu zaleca się zazwyczaj aparaty o charakterystyce C, jednak dla standardowych urządzeń domowych 25A B jest wyborem optymalnym.
• Jaka jest szerokość wyłącznika w rozdzielnicy? Wyłącznik zajmuje 3 standardowe pola, co odpowiada szerokości 52,5 mm na szynie DIN.
• Czy produkt posiada certyfikaty bezpieczeństwa? Tak, seria RX3 od Legrand spełnia wszystkie wymagane normy europejskie, w tym EN 60898-1, co jest potwierdzone odpowiednimi deklaracjami zgodności.
