Wyłącznik nadprądowy RX3 3P B 20A 6kA | 419170 Legrand

Opis i Kluczowe Cechy

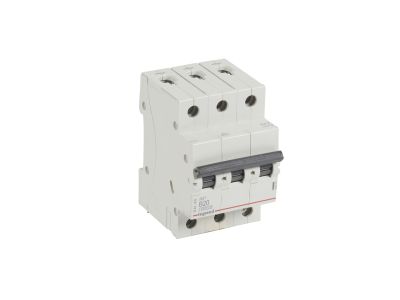

Wyłącznik nadprądowy z serii RX3 marki Legrand o numerze katalogowym 419170 to zaawansowane rozwiązanie w dziedzinie aparatury modułowej, zaprojektowane z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 20 A, co pozwala na skuteczne zabezpieczenie obwodów przed skutkami przeciążeń oraz zwarć. Jako aparat trójbiegunowy (3P), jest dedykowany do pracy w układach trójfazowych o napięciu znamionowym 400 V~.

Kluczowym atutem wyłącznika jest jego znamionowa zwarciowa zdolność łączeniowa, która wynosi 6000 A (6kA) zgodnie z rygorystyczną normą EN 60898-1. Oznacza to, że aparat jest w stanie bezpiecznie przerwać prąd zwarciowy o takiej wartości bez uszkodzenia mechanizmu. Charakterystyka wyzwalania typu B została precyzyjnie dobrana do ochrony odbiorników o niskich prądach rozruchowych, co czyni go idealnym wyborem dla obwodów oświetleniowych oraz gniazd wtykowych w budownictwie mieszkaniowym i komercyjnym. Kompaktowa obudowa o szerokości trzech modułów (3 x 17,5 mm) pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa. Głównym punktem odniesienia jest norma EN 60898-1, która definiuje wymagania dla wyłączników nadprądowych przeznaczonych do instalacji domowych i podobnych. Dzięki rygorystycznej kontroli jakości marki Legrand, aparat RX3 gwarantuje powtarzalność parametrów elektrycznych oraz wysoką trwałość mechaniczną. Dźwignia załączająca w kolorze czarnym stanowi wyraźny wskaźnik stanu pracy urządzenia, ułatwiając diagnostykę systemu.

Zastosowanie

Wyłącznik nadprądowy RX3 3P B 20A znajduje szerokie zastosowanie w nowoczesnym budownictwie. Jest niezastąpiony w:

• Zabezpieczaniu trójfazowych obwodów zasilających w budynkach mieszkalnych (np. zasilanie kuchenek elektrycznych, płyt indukcyjnych).
• Ochronie instalacji oświetleniowych i gniazd ogólnego przeznaczenia, gdzie nie występują duże uderzenia prądowe przy rozruchu.
• Rozdzielnicach głównych i oddziałowych w obiektach użyteczności publicznej.
• Systemach automatyki domowej jako element ochrony końcowych linii zasilających.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem następujących zasad:

• Aparat jest przystosowany do montażu na standardowej szynie montażowej TH35 (DIN), co zapewnia szybką i stabilną instalację wewnątrz rozdzielnicy.
• Przed podłączeniem przewodów należy upewnić się, że końcówki są odpowiednio odizolowane i, w przypadku linek, zakończone tulejkami zaciskowymi.
• Należy zachować odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków i zapewnić trwałe połączenie elektryczne.
• Szerokość 52,5 mm (3 moduły) wymaga zarezerwowania odpowiedniej przestrzeni na szynie, uwzględniając również odstępy wentylacyjne w przypadku gęstego upakowania aparatury generującej ciepło.

FAQ

1. Czy wyłącznik o charakterystyce B nadaje się do silników?
Charakterystyka B jest przeznaczona głównie do odbiorników rezystancyjnych lub o małej indukcyjności. W przypadku silników o dużym prądzie rozruchowym zaleca się stosowanie wyłączników o charakterystyce C.

2. Jaka jest główna różnica między serią RX3 a innymi seriami Legrand?
Seria RX3 została zoptymalizowana pod kątem budownictwa mieszkaniowego i komercyjnego, oferując wysoką niezawodność przy zachowaniu ekonomicznej efektywności, przy jednoczesnym spełnieniu normy 6kA.

3. Czy aparat można montować w dowolnej pozycji?
Tak, konstrukcja wyłącznika pozwala na montaż w pionie lub poziomie na szynie TH35, bez wpływu na parametry wyzwalania.
