Wyłącznik nadprądowy RX3 3P B 16A 6kA | 419169 Legrand

Opis i Kluczowe Cechy

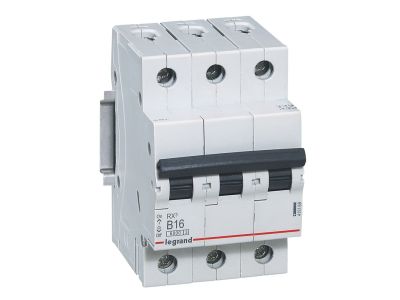

Wyłącznik nadprądowy serii RX3 marki Legrand o numerze katalogowym 419169 to profesjonalny element aparatury modułowej, zaprojektowany z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w nowoczesnych instalacjach elektrycznych. Urządzenie charakteryzuje się konstrukcją trójbiegunową (3P), co pozwala na jednoczesne rozłączanie trzech faz w przypadku wystąpienia przeciążenia lub zwarcia. Prąd znamionowy wynoszący 16 A jest optymalnie dobrany do zabezpieczania obwodów gniazd wtykowych oraz wybranych odbiorników siłowych w budownictwie mieszkaniowym.

• Charakterystyka B: Zapewnia szybką reakcję wyzwalacza magnetycznego przy prądach zwarciowych rzędu 3-5 krotności prądu znamionowego, co jest kluczowe dla ochrony przewodów w instalacjach o niskich prądach rozruchowych.
• Zdolność zwarciowa 6000 A: Znamionowa zwarciowa zdolność łączeniowa zgodna z normą EN 60898-1 gwarantuje bezpieczne przerwanie łuku elektrycznego nawet przy znacznym poziomie energii zwarcia.
• Kompaktowa budowa: Szerokość urządzenia wynosi zaledwie 3 moduły (52,5 mm), co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Ergonomia: Wyraźna, czarna dźwignia załączająca umożliwia szybką identyfikację stanu pracy aparatu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymogami normy EN 60898-1, która definiuje standardy dla wyłączników nadprądowych przeznaczonych do użytku domowego i podobnych instalacji. Dzięki temu instalatorzy mają pewność, że urządzenie spełnia europejskie wymogi bezpieczeństwa i jest w pełni kompatybilne z systemami rozdziału energii niskiego napięcia. Wyłącznik RX3 przeznaczony jest do pracy przy napięciu znamionowym 400 V~, co czyni go standardowym rozwiązaniem w europejskich sieciach trójfazowych.

Zastosowanie

Wyłącznik nadprądowy RX3 3P B 16A znajduje szerokie zastosowanie przede wszystkim w budownictwie mieszkaniowym oraz w obiektach użyteczności publicznej. Jest idealnym rozwiązaniem do zabezpieczania:

• Obwodów zasilających urządzenia trójfazowe o charakterze rezystancyjnym lub małej indukcyjności (np. przepływowe podgrzewacze wody, kuchenki elektryczne).
• Głównych linii zasilających w mniejszych rozdzielnicach piętrowych.
• Obwodów gniazd wtykowych w pomieszczeniach gospodarczych i garażach, gdzie wymagane jest zabezpieczenie wielobiegunowe.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do szybkiego montażu na standardowej szynie montażowej TH35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Konstrukcja zacisków umożliwia pewne trzymanie przewodów o różnych przekrojach, typowych dla instalacji 16-amperowych. Po zamontowaniu należy zweryfikować poprawność działania dźwigni oraz upewnić się, że aparat jest stabilnie osadzony na szynie.

FAQ

• Czy ten wyłącznik nadaje się do silników o dużym rozruchu? Ze względu na charakterystykę B, wyłącznik ten jest przeznaczony do odbiorników o niskim prądzie rozruchowym. Dla silników o ciężkim rozruchu zaleca się stosowanie charakterystyki C.
• Jaka jest szerokość wyłącznika w milimetrach? Wyłącznik zajmuje 3 moduły, co przy standardzie 17,5 mm na moduł daje łączną szerokość 52,5 mm.
• Czy dźwignia w kolorze czarnym ma znaczenie funkcjonalne? W serii RX3 kolor czarny dźwigni jest cechą charakterystyczną tej linii produktowej Legrand, ułatwiającą identyfikację serii w rozdzielnicy.
