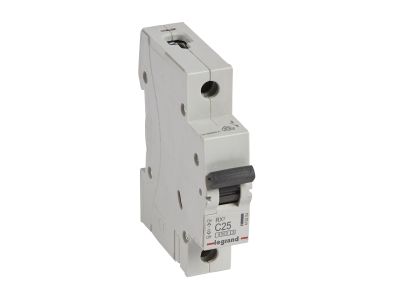

Wyłącznik nadprądowy RX3 1P C 25A 6kA | 419204 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy serii RX3 marki Legrand o numerze katalogowym 419204 to zaawansowany element aparatury modułowej, zaprojektowany z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A, co pozwala na skuteczne zabezpieczanie obwodów odbiorczych o umiarkowanym poborze mocy. Wyłącznik posiada charakterystykę wyzwalania typu C, co oznacza, że jest on przystosowany do pracy w obwodach, w których występują prądy rozruchowe o większych wartościach, typowe dla silników elektrycznych czy zaawansowanych systemów oświetleniowych.

• Znamionowa zwarciowa zdolność łączeniowa: Wynosi ona 6000 A (6 kA) zgodnie z normą EN 60898-1, co gwarantuje bezpieczne przerwanie obwodu nawet w przypadku wystąpienia gwałtownego zwarcia.
• Konstrukcja jednobiegunowa (1P): Przeznaczona do pracy w sieciach o napięciu znamionowym 230/400 V~, zajmując w rozdzielnicy tylko jeden moduł o szerokości 17,5 mm.
• Trwałość i estetyka: Wyposażony w ergonomiczną dźwignię załączającą w kolorze czarnym, która umożliwia jednoznaczną identyfikację stanu pracy urządzenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymogami normy EN 60898-1, która definiuje standardy dla wyłączników nadprądowych do użytku domowego i podobnych instalacji. Dzięki temu użytkownik ma pewność, że aparat spełnia europejskie kryteria bezpieczeństwa w zakresie ochrony przed przeciążeniami oraz skutkami zwarć. Seria RX3 od Legrand jest synonimem niezawodności w segmencie aparatury modułowej dedykowanej dla budownictwa mieszkaniowego oraz komercyjnego.

Zastosowanie

Wyłącznik nadprądowy RX3 1P C 25A znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Charakterystyka C sprawia, że jest on idealnym wyborem do:

• Zabezpieczania obwodów gniazd wtykowych, do których podłączane są urządzenia o charakterystyce indukcyjnej.
• Ochrony obwodów zasilających urządzenia AGD o większej mocy.
• Zastosowań w małych warsztatach i garażach, gdzie uruchamiane są elektronarzędzia generujące chwilowe skoki prądu.
• Systemów oświetleniowych wykorzystujących stateczniki magnetyczne lub elektroniczne.

Wskazówki Montażowe

Montaż urządzenia jest szybki i intuicyjny dzięki przystosowaniu do standardowej szyny montażowej TH35 (DIN). Aby zapewnić długotrwałą i bezawaryjną pracę, należy przestrzegać poniższych zaleceń:

• Montaż na szynie: Zatrzasnąć aparat na szynie TH35, upewniając się, że mechanizm mocujący trzyma stabilnie.
• Przewody: Należy stosować przewody o odpowiednim przekroju, dostosowanym do prądu znamionowego 25 A, aby uniknąć nadmiernego nagrzewania się styków.
• Moment dokręcania: Zaleca się stosowanie odpowiedniego momentu dokręcania zacisków śrubowych, co zapobiega poluzowaniu się połączeń pod wpływem drgań i zmian temperatury.
• Odstępy: W przypadku montażu wielu aparatów obok siebie, warto zachować odpowiednią wentylację wewnątrz rozdzielnicy.

FAQ

1. Czy charakterystyka C jest odpowiednia do zwykłego oświetlenia LED?
Tak, charakterystyka C jest często zalecana przy dużej liczbie zasilaczy LED, które w momencie włączenia generują wysoki prąd rozruchowy, mogący powodować nieuzasadnione zadziałanie wyłączników o charakterystyce B.

2. Jaka jest szerokość tego wyłącznika?
Wyłącznik ma standardową szerokość jednego modułu, czyli 17,5 mm, co pozwala na optymalne wykorzystanie miejsca w rozdzielnicy.

3. Czy wyłącznik RX3 419204 może być stosowany w przemyśle?
Seria RX3 jest dedykowana głównie do budownictwa mieszkaniowego i komercyjnego (aparatura dla domu), jednak dzięki zdolności zwarciowej 6kA może być stosowana w wielu aplikacjach profesjonalnych spełniających wymogi normy EN 60898-1.
