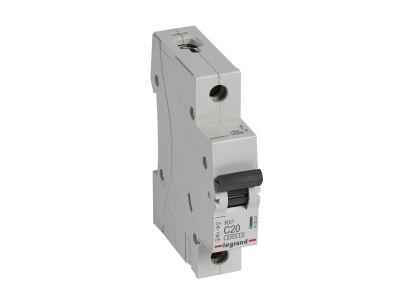

Wyłącznik nadprądowy RX3 1P C 20A 6kA | 419203 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Legrand z serii RX3 o numerze katalogowym 419203 to zaawansowany element aparatury modułowej, dedykowany do ochrony instalacji elektrycznych w budownictwie mieszkaniowym. Urządzenie charakteryzuje się prądem znamionowym o wartości 20 A, co pozwala na bezpieczne zasilanie obwodów o umiarkowanym obciążeniu. Kluczowym parametrem jest znamionowa zwarciowa zdolność łączeniowa wynosząca 6000 A (6 kA) według normy EN 60898-1, co gwarantuje skuteczne przerwanie obwodu w przypadku wystąpienia zwarcia, chroniąc instalację przed zniszczeniem. Wyłącznik posiada charakterystykę wyzwalania typu C, która jest zoptymalizowana pod kątem urządzeń o zwiększonym prądzie rozruchowym. Konstrukcja jednobiegunowa (1P) o szerokości zaledwie 17,5 mm (jeden moduł) pozwala na znaczną oszczędność miejsca w rozdzielnicy, a czarna dźwignia załączająca zapewnia estetyczny wygląd i łatwą identyfikację stanu aparatu.

Zgodność z Normami

Produkt został wykonany w pełnej zgodności z europejską normą EN 60898-1, która określa rygorystyczne wymagania dla wyłączników nadprądowych przeznaczonych do użytku domowego i podobnych zastosowań. Dzięki temu użytkownik ma pewność, że aparat Legrand RX3 przeszedł wymagające testy bezpieczeństwa i niezawodności, co jest kluczowe w profesjonalnych instalacjach elektroenergetycznych.

Zastosowanie

Wyłącznik nadprądowy RX3 1P C 20A jest przeznaczony do pracy w obwodach prądu przemiennego o napięciu znamionowym 230/400 V~. Ze względu na charakterystykę C, znajduje on zastosowanie w zabezpieczaniu obwodów gniazd wtykowych, urządzeń AGD oraz systemów oświetleniowych, w których mogą występować chwilowe skoki prądu podczas uruchamiania. Jest to idealne rozwiązanie dla nowoczesnego budownictwa jednorodzinnego i wielorodzinnego, gdzie niezawodność zasilania jest priorytetem.

Wskazówki Montażowe

Aparat jest przystosowany do szybkiego montażu na standardowej szynie wsporczej TH35 (DIN), co jest standardem w branży elektroinstalacyjnej. Podczas montażu należy upewnić się, że przewody są odpowiednio odizolowane i dokręcone w zaciskach z właściwym momentem, co zapobiega powstawaniu rezystancji zestykowej. Kompaktowa szerokość 17,5 mm ułatwia integrację z innymi elementami systemu RX3, takimi jak wyłączniki różnicowoprądowe czy rozłączniki izolacyjne.

FAQ

• Do jakich obciążeń zalecana jest charakterystyka C? Charakterystyka C jest zalecana dla obwodów zasilających urządzenia o zwiększonym prądzie rozruchowym, takich jak silniki, transformatory czy większe grupy opraw oświetleniowych.
• Czy wyłącznik 419203 nadaje się do montażu w typowej rozdzielnicy domowej? Tak, urządzenie jest w pełni kompatybilne ze standardowymi rozdzielnicami wyposażonymi w szynę TH35.
• Jaka jest zdolność zwarciowa tego modelu? Znamionowa zwarciowa zdolność łączeniowa tego modelu wynosi 6000 A (6 kA), co jest wartością optymalną dla większości instalacji domowych.
