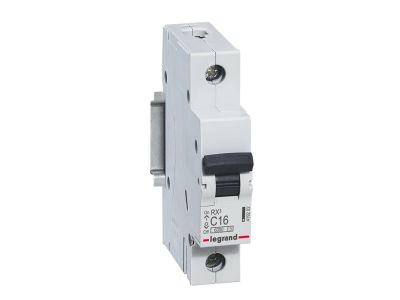

Wyłącznik nadprądowy RX3 1P C 16A 6kA | 419202 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy serii RX3 marki Legrand o numerze katalogowym 419202 to fundament nowoczesnej instalacji elektrycznej, zaprojektowany z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w budownictwie mieszkaniowym oraz komercyjnym. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 16 A, co czyni go idealnym rozwiązaniem do zabezpieczania obwodów gniazd wtykowych oraz oświetlenia o większej mocy. Wyłącznik posiada charakterystykę wyzwalania typu C, co oznacza, że jest przystosowany do ochrony odbiorników o zwiększonym prądzie rozruchowym, eliminując ryzyko niepożądanych zadziałań podczas startu urządzeń.

• Zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa na poziomie 6000 A (6 kA) gwarantuje skuteczne przerwanie obwodu w przypadku wystąpienia gwałtownego wzrostu natężenia prądu, chroniąc instalację przed zniszczeniem.
• Konstrukcja jednobiegunowa: Aparat zajmuje szerokość tylko jednego modułu (17,5 mm), co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Ergonomia: Wyraźna, czarna dźwignia załączająca umożliwia szybką identyfikację stanu pracy urządzenia oraz pewne manualne sterowanie obwodem.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymogami normy EN 60898-1, która definiuje standardy dla wyłączników nadprądowych przeznaczonych do użytku domowego i podobnych instalacji. Zgodność z tą normą potwierdza, że wyłącznik Legrand RX3 zapewnia powtarzalność parametrów technicznych oraz niezawodność w szerokim zakresie temperatur pracy. Urządzenie spełnia europejskie dyrektywy bezpieczeństwa, co jest kluczowe dla profesjonalnych instalatorów dbających o certyfikację wykonanych prac.

Zastosowanie

Wyłącznik nadprądowy RX3 1P C 16A znajduje szerokie zastosowanie w instalacjach niskiego napięcia 230/400 V~. Dzięki charakterystyce C, jest on szczególnie polecany do:

• Zabezpieczania obwodów zasilających elektronarzędzia i sprzęt AGD o indukcyjnym charakterze obciążenia.
• Ochrony linii zasilających w budynkach jednorodzinnych i wielorodzinnych.
• Zastosowań w rozdzielnicach piętrowych, gdzie wymagana jest wysoka selektywność i pewność zadziałania.
• Instalacji oświetleniowych wykorzystujących nowoczesne źródła LED, które generują krótkotrwałe piki prądowe przy załączaniu.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i szybki dzięki przystosowaniu do standardowej szyny montażowej TH35 (DIN). Aby zapewnić długowieczność i bezpieczeństwo instalacji, należy przestrzegać poniższych zaleceń:

• Montaż na szynie: Zatrzaski mocujące pozwalają na stabilne osadzenie aparatu na szynie wsporczej.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków (zalecane sprawdzenie okresowe połączeń).
• Przewody: Zaciski są przystosowane do przyłączania zarówno przewodów sztywnych (drut), jak i giętkich (linka z tulejką), co zapewnia elastyczność podczas prac instalacyjnych.
• Pozycjonowanie: Aparat może być montowany w dowolnej pozycji, jednak zaleca się zachowanie pionowego układu dla optymalnej konwekcji cieplnej.

FAQ

1. Czy wyłącznik RX3 16A C nadaje się do ochrony zwykłych gniazdek?
Tak, prąd 16 A jest standardowym zabezpieczeniem dla obwodów gniazd wtykowych, a charakterystyka C pozwala na bezproblemową pracę urządzeń o nieco wyższym prądzie rozruchowym, jak odkurzacze czy pralki.

2. Jaka jest różnica między serią RX3 a innymi seriami Legrand?
Seria RX3 jest dedykowana głównie do budownictwa mieszkaniowego, łącząc wysoką jakość wykonania Legrand z optymalizacją kosztową, przy zachowaniu pełnej ochrony zwarciowej 6 kA.

3. Czy mogę zamontować ten wyłącznik w rozdzielnicy innej marki?
Tak, wyłącznik jest montowany na standardowej szynie TH35, co czyni go kompatybilnym z większością obudów i rozdzielnic dostępnych na rynku.
