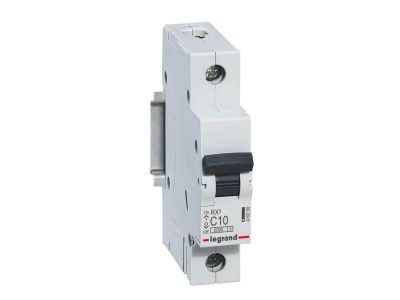

Wyłącznik nadprądowy RX3 1P C 10A 6kA | 419200 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Legrand z serii RX3 o numerze katalogowym 419200 to zaawansowane rozwiązanie z zakresu aparatury modułowej, zaprojektowane z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10 A oraz znamionową zwarciową zdolnością łączeniową na poziomie 6000 A (6 kA), co gwarantuje skuteczną ochronę przewodów przed skutkami przeciążeń oraz zwarć. Wyłącznik posiada charakterystykę wyzwalania typu C, co oznacza, że jest on przystosowany do ochrony obwodów, w których mogą występować umiarkowane prądy rozruchowe.

• Konstrukcja jednobiegunowa (1P): Przeznaczona do pracy w obwodach jednofazowych o napięciu znamionowym 230/400 V~.
• Szerokość modułowa: Standardowy wymiar 17,5 mm (1 moduł) pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Trwałość i estetyka: Wyposażony w ergonomiczną dźwignię załączającą w kolorze czarnym, zapewniającą czytelną sygnalizację stanu pracy urządzenia.
• Wysoka zdolność zwarciowa: Parametr 6000 A zgodnie z normą EN 60898-1 świadczy o wysokiej wytrzymałości mechanicznej i elektrycznej styków.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymogami normy EN 60898-1, która definiuje standardy dla wyłączników nadprądowych do użytku domowego i podobnych instalacji. Zgodność z tą normą zapewnia użytkownikowi pewność, że urządzenie zadziała w sposób powtarzalny i przewidywalny w sytuacjach awaryjnych, chroniąc mienie oraz zdrowie użytkowników instalacji elektrycznej.

Zastosowanie

Wyłącznik RX3 1P C 10A znajduje szerokie zastosowanie przede wszystkim w budownictwie mieszkaniowym oraz komercyjnym. Dzięki charakterystyce C, jest on idealnym wyborem do zabezpieczania obwodów gniazd wtykowych, oświetlenia o większej mocy oraz urządzeń o charakterze indukcyjnym, takich jak małe silniki czy transformatory, gdzie prąd rozruchowy jest wyższy niż w przypadku standardowych odbiorników rezystancyjnych. Jest to kluczowy element nowoczesnej rozdzielnicy, dbający o selektywność zabezpieczeń i ciągłość zasilania.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik jest przystosowany do szybkiego montażu na standardowej szynie montażowej TH35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Urządzenie pozwala na podłączenie przewodów sztywnych (drut) oraz giętkich (linka z tulejką) o przekrojach dostosowanych do prądu znamionowego 10 A. Przed przystąpieniem do prac należy upewnić się, że zasilanie zostało odłączone.

FAQ

• Czy ten wyłącznik nadaje się do zabezpieczenia gniazdek w kuchni? Tak, prąd 10 A i charakterystyka C pozwalają na zabezpieczenie obwodów oświetleniowych lub dedykowanych punktów zasilających o mniejszym obciążeniu, zapewniając jednocześnie odporność na chwilowe skoki prądu.
• Co oznacza charakterystyka C? Charakterystyka C oznacza, że wyzwalacz elektromagnetyczny zadziała przy prądzie od 5 do 10-krotności prądu znamionowego, co zapobiega niepożądanemu wyzwalaniu przy urządzeniach o zwiększonym prądzie startowym.
• Czy wyłącznik RX3 można montować w dowolnej rozdzielnicy? Tak, o ile rozdzielnica jest wyposażona w standardową szynę TH35, a jej głębokość pozwala na montaż aparatury modułowej o szerokości 17,5 mm.
