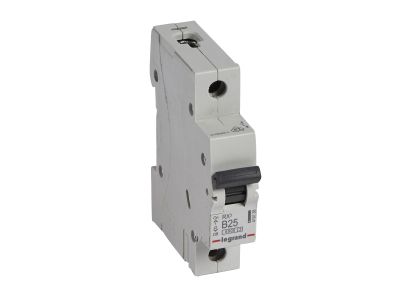

Wyłącznik nadprądowy RX3 1P B 25A 6kA | 419138 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Legrand z serii RX3 o numerze katalogowym 419138 to wysokiej klasy aparat modułowy zaprojektowany z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w nowoczesnych instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A, co pozwala na skuteczne zabezpieczanie obwodów o średnim obciążeniu przed skutkami przeciążeń oraz zwarć. Wyłącznik posiada charakterystykę wyzwalania typu B, co oznacza, że jest on zoptymalizowany pod kątem ochrony odbiorników o niskim prądzie rozruchowym, typowych dla budownictwa mieszkaniowego i komercyjnego.

• Znamionowa zwarciowa zdolność łączeniowa: Wynosi ona 6000 A (6kA) zgodnie z rygorystyczną normą EN 60898-1, co gwarantuje bezpieczne przerwanie obwodu nawet w przypadku wystąpienia gwałtownych awarii sieci.
• Konstrukcja jednobiegunowa (1P): Przeznaczona do pracy w układach o napięciu znamionowym 230/400 V~, zajmując w rozdzielnicy tylko jeden moduł o szerokości 17,5 mm.
• Ergonomia i estetyka: Wyposażony w czytelną, czarną dźwignię załączającą, która umożliwia szybką identyfikację stanu pracy urządzenia oraz ułatwia manualną obsługę.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa. Kluczowym punktem odniesienia jest norma EN 60898-1, która definiuje wymagania dla wyłączników nadprądowych przeznaczonych do użytku domowego i podobnych instalacji. Dzięki temu instalatorzy mają pewność, że aparat RX3 spełnia najwyższe kryteria w zakresie wytrzymałości elektrycznej oraz mechanicznej, a także powtarzalności parametrów wyzwalania w trudnych warunkach eksploatacyjnych.

Zastosowanie

Wyłącznik nadprądowy RX3 1P B 25A znajduje szerokie zastosowanie przede wszystkim w aparaturze dla domu oraz w obiektach użyteczności publicznej. Jest idealnym rozwiązaniem do:

• Zabezpieczania obwodów gniazd wtykowych ogólnego przeznaczenia.
• Ochrony obwodów oświetleniowych o większej mocy.
• Zabezpieczania urządzeń AGD, które nie generują dużych udarów prądowych podczas startu.
• Stosowania w rozdzielnicach modułowych jako podstawowy element ochrony przeciwprzepięciowej i nadprądowej.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i szybki dzięki przystosowaniu do standardowej szyny montażowej TH35 (DIN). Aby zapewnić długotrwałą i bezawaryjną pracę, należy przestrzegać poniższych zaleceń:

• Montaż na szynie: Stabilne zatrzaśnięcie na szynie TH35 zapewnia odpowiednią sztywność konstrukcji wewnątrz rozdzielnicy.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków (zaleca się regularną kontrolę połączeń).
• Przekrój przewodów: Dobór przewodów powinien być ściśle skorelowany z prądem znamionowym 25 A oraz charakterystyką obciążenia, aby zminimalizować spadki napięcia.
• Pozycja pracy: Urządzenie może być montowane w dowolnej pozycji pionowej lub poziomej na szynie DIN.

FAQ

• Czy ten wyłącznik nadaje się do silników o dużym rozruchu? Nie, do urządzeń o dużym prądzie rozruchowym zaleca się stosowanie wyłączników o charakterystyce C lub D. Charakterystyka B jest dedykowana dla obciążeń rezystancyjnych i małych indukcyjności.
• Jaka jest szerokość urządzenia? Wyłącznik zajmuje dokładnie jeden moduł (17,5 mm) w rozdzielnicy elektrycznej.
• Czy produkt posiada certyfikację do użytku domowego? Tak, seria RX3 została stworzona specjalnie z myślą o bezpiecznych instalacjach domowych i spełnia normę EN 60898-1.
