Wyłącznik nadprądowy RX3 1P B 20A 6kA | 419137 Legrand

Opis i Kluczowe Cechy

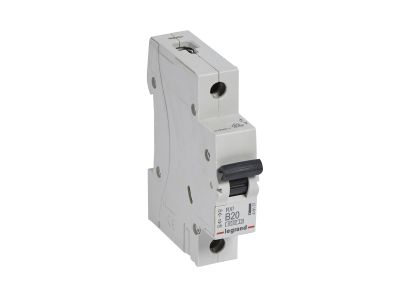

Wyłącznik nadprądowy serii RX3 marki Legrand o numerze katalogowym 419137 to wysokiej klasy aparat modułowy zaprojektowany z myślą o zapewnieniu bezpieczeństwa w nowoczesnych instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 20 A, co pozwala na skuteczne zabezpieczanie obwodów odbiorczych o średnim poborze mocy. Wyłącznik posiada charakterystykę wyzwalania typu B, co oznacza, że jest on przeznaczony do ochrony przewodów i urządzeń przed skutkami przeciążeń oraz zwarć w obwodach o niskich prądach rozruchowych.

• Zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa wynosi 6000 A (6 kA), co gwarantuje bezpieczne przerwanie obwodu nawet w przypadku wystąpienia znacznych prądów zwarciowych.
• Konstrukcja jednobiegunowa: Aparat zajmuje szerokość tylko jednego modułu (17,5 mm), co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Trwałość i estetyka: Wyposażony w ergonomiczną dźwignię załączającą w kolorze czarnym, która umożliwia jednoznaczną identyfikację stanu pracy urządzenia.
• Napięcie znamionowe: Przystosowany do pracy w układach o napięciu 230/400 V~, co czyni go uniwersalnym rozwiązaniem w budownictwie mieszkaniowym.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymogami normy EN 60898-1. Norma ta określa standardy dla wyłączników nadprądowych do instalacji domowych i podobnych, co daje instalatorowi pewność, że urządzenie spełnia najwyższe europejskie kryteria bezpieczeństwa i niezawodności. Wyłącznik RX3 zapewnia skuteczną ochronę przeciwporażeniową oraz przeciwpożarową poprzez szybkie odłączenie zasilania w sytuacjach awaryjnych.

Zastosowanie

Wyłącznik nadprądowy Legrand RX3 1P B 20A znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz obiektach użyteczności publicznej. Dzięki charakterystyce B, jest on idealnym wyborem do zabezpieczania:

• Obwodów gniazd wtykowych ogólnego przeznaczenia.
• Instalacji oświetleniowych o standardowym poborze prądu.
• Urządzeń grzewczych i innych odbiorników rezystancyjnych.
• Podstawowych obwodów w rozdzielnicach domowych, gdzie nie występują duże prądy rozruchowe silników.

Wskazówki Montażowe

Montaż urządzenia jest szybki i intuicyjny dzięki przystosowaniu do standardowej szyny montażowej TH35 (DIN). Podczas instalacji należy zwrócić uwagę na następujące aspekty techniczne:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski wyłącznika pozwalają na podłączenie przewodów o przekrojach dostosowanych do prądu 20 A, co zapewnia stabilne przesyłanie energii bez strat.
• Pozycja pracy: Aparat może być montowany w dowolnej pozycji na szynie TH35, co ułatwia prowadzenie oprzewodowania wewnątrz rozdzielnicy.
• Bezpieczeństwo: Wszelkie prace instalacyjne powinny być wykonywane przez wykwalifikowanego elektryka przy odłączonym napięciu zasilania.

FAQ

• Czy wyłącznik RX3 20A B nadaje się do zabezpieczenia silnika? Wyłączniki o charakterystyce B są przeznaczone do odbiorników o niskim prądzie rozruchowym. W przypadku silników o ciężkim rozruchu zaleca się stosowanie charakterystyki C.
• Jaka jest szerokość tego wyłącznika? Urządzenie ma standardową szerokość modułową wynoszącą 17,5 mm, co odpowiada jednemu modułowi w rozdzielnicy.
• Czy produkt posiada certyfikaty bezpieczeństwa? Tak, wyłącznik jest zgodny z normą EN 60898-1, co jest potwierdzeniem jego wysokiej jakości i dopuszczenia do użytku w instalacjach niskiego napięcia.
