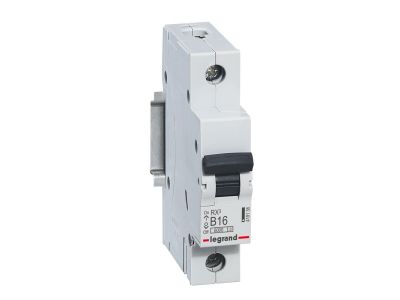

Wyłącznik nadprądowy RX3 1P B 16A 6kA | 419136 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy serii RX3 marki Legrand o numerze katalogowym 419136 to wysokiej klasy aparat modułowy zaprojektowany z myślą o zapewnieniu skutecznej ochrony instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 16 A, co czyni go idealnym rozwiązaniem do zabezpieczania obwodów gniazd wtykowych oraz oświetleniowych w budownictwie mieszkaniowym i komercyjnym. Wyłącznik posiada charakterystykę wyzwalania typu B, co oznacza, że reaguje na prądy zwarciowe w zakresie od 3 do 5-krotności prądu znamionowego, zapewniając szybkie odłączenie zasilania w przypadku wystąpienia awarii.

• Znamionowa zwarciowa zdolność łączeniowa: Wynosi ona 6000 A (6kA) zgodnie z rygorystyczną normą EN 60898-1, co gwarantuje bezpieczeństwo pracy nawet w przypadku wystąpienia prądów o dużym natężeniu.
• Konstrukcja jednobiegunowa (1P): Przeznaczona do pracy w sieciach o napięciu znamionowym 230/400 V~, zajmując w rozdzielnicy tylko jeden moduł o szerokości 17,5 mm.
• Ergonomia: Wyposażony w czytelną dźwignię załączającą w kolorze czarnym, która umożliwia szybką identyfikację stanu aparatu.
• Trwałość: Seria RX3 została zoptymalizowana pod kątem niezawodności w codziennej eksploatacji domowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa. Kluczowym punktem odniesienia jest norma EN 60898-1, która definiuje wymagania dla wyłączników nadprądowych przeznaczonych do instalacji domowych i podobnych. Zgodność z tą normą potwierdza, że aparat Legrand RX3 1P B 16A jest zdolny do bezpiecznego przerywania prądów zwarciowych do wartości 6000 A, co jest standardem wymaganym w nowoczesnym budownictwie wielorodzinnym i jednorodzinnym.

Zastosowanie

Wyłącznik nadprądowy B16 serii RX3 znajduje szerokie zastosowanie w nowoczesnej aparaturze modułowej. Jest dedykowany przede wszystkim do:

• Zabezpieczania obwodów odbiorczych w instalacjach domowych, takich jak gniazda ogólnego przeznaczenia.
• Ochrony linii zasilających urządzenia o niskim prądzie rozruchowym.
• Montażu w rozdzielnicach mieszkaniowych, gdzie kluczowa jest oszczędność miejsca (szerokość tylko 17,5 mm).
• Zastosowań w budownictwie komercyjnym, gdzie wymagana jest pewność działania i renoma producenta takiego jak Legrand.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia pełnej ochrony instalacji. Wyłącznik Legrand 419136 jest przystosowany do montażu na standardowej szynie montażowej TH35 (DIN). Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski aparatu pozwalają na podłączenie przewodów o przekrojach dostosowanych do prądu 16 A, co zapewnia stabilne przesyłanie energii bez strat.
• Pozycjonowanie: Dzięki kompaktowej budowie (1 moduł), wyłącznik łatwo komponuje się z innymi aparatami serii RX3, umożliwiając estetyczne i przejrzyste ułożenie przewodów w rozdzielnicy.

FAQ

1. Czy wyłącznik B16 nadaje się do zabezpieczenia silników?
Charakterystyka B jest przeznaczona głównie do odbiorników o niskim prądzie rozruchowym. W przypadku silników o ciężkim rozruchu zaleca się stosowanie charakterystyki C, jednak dla standardowych urządzeń domowych B16 jest wyborem optymalnym.

2. Jaka jest szerokość tego wyłącznika?
Wyłącznik zajmuje dokładnie jeden moduł w rozdzielnicy, co odpowiada szerokości 17,5 mm.

3. Czy produkt posiada certyfikaty bezpieczeństwa?
Tak, wyłączniki Legrand serii RX3 spełniają wymagania normy EN 60898-1 i są dopuszczone do użytku w instalacjach elektrycznych na terenie całej Unii Europejskiej.
