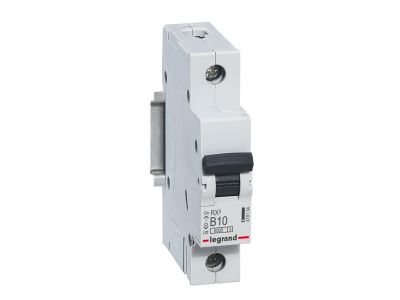

Wyłącznik nadprądowy RX3 1P B 10A 6kA | 419134 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Legrand z serii RX3 o numerze katalogowym 419134 to wysokiej klasy aparat modułowy zaprojektowany z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10 A oraz charakterystyką wyzwalania typu B, co czyni go idealnym rozwiązaniem do ochrony obwodów o niskich prądach rozruchowych. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6000 A (6 kA) gwarantuje skuteczne przerwanie obwodu w przypadku wystąpienia zwarcia, chroniąc tym samym przewody i podłączone urządzenia przed zniszczeniem.

• Konstrukcja jednobiegunowa (1P): Przeznaczona do pracy w sieciach o napięciu znamionowym 230/400 V~.
• Kompaktowa budowa: Szerokość urządzenia to zaledwie jeden moduł (17,5 mm), co pozwala na optymalne wykorzystanie miejsca w rozdzielnicy.
• Trwałość i estetyka: Wyposażony w ergonomiczną dźwignię załączającą w kolorze czarnym, zapewniającą wyraźną sygnalizację stanu pracy aparatu.
• Montaż: Przystosowany do szybkiego osadzenia na standardowej szynie montażowej TH35 (DIN).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymogami normy EN 60898-1, która określa standardy dla wyłączników nadprądowych do użytku domowego i podobnych instalacji. Zgodność z tą normą potwierdza, że aparat Legrand RX3 zapewnia powtarzalność parametrów technicznych oraz niezawodność działania w warunkach przeciążeń i zwarć, co jest kluczowe dla certyfikacji całych rozdzielnic elektrycznych.

Zastosowanie

Wyłącznik nadprądowy RX3 1P B 10A znajduje szerokie zastosowanie przede wszystkim w budownictwie mieszkaniowym oraz obiektach użyteczności publicznej. Dzięki charakterystyce B, aparat ten jest dedykowany do ochrony:

• Obwodów oświetleniowych wykorzystujących tradycyjne i nowoczesne źródła światła.
• Gniazd wtykowych ogólnego przeznaczenia, gdzie nie występują urządzenia o dużym prądzie rozruchowym.
• Urządzeń elektronicznych i sterowniczych w automatyce domowej.
• Zabezpieczania odbiorników o charakterze rezystancyjnym lub o małej indukcyjności.

Wskazówki Montażowe

Prawidłowy montaż jest kluczem do długowieczności instalacji. Podczas instalacji wyłącznika Legrand 419134 należy zwrócić uwagę na następujące aspekty:

• Montaż na szynie: Aparat należy zatrzasnąć na szynie TH35, upewniając się, że mechanizm mocujący trzyma stabilnie.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Przekrój przewodów: Zaciski są przystosowane do współpracy z przewodami miedzianymi o przekrojach typowych dla instalacji 10 A, zapewniając pewne trzymanie zarówno drutów, jak i linek (z tulejkami).
• Pozycjonowanie: Możliwość montażu w dowolnej pozycji pionowej lub poziomej bez wpływu na parametry wyzwalania.

FAQ

1. Czy wyłącznik o charakterystyce B nadaje się do silników?
Charakterystyka B jest przeznaczona do odbiorników o niskim prądzie rozruchu. W przypadku silników o dużym prądzie startowym zaleca się stosowanie wyłączników o charakterystyce C.

2. Jaka jest główna różnica między serią RX3 a innymi seriami Legrand?
Seria RX3 została zoptymalizowana pod kątem budownictwa mieszkaniowego, oferując doskonały stosunek jakości do ceny przy zachowaniu pełnych parametrów bezpieczeństwa wymaganych przez normy.

3. Czy mogę zamontować ten wyłącznik w rozdzielnicy innej marki?
Tak, wyłącznik jest kompatybilny ze wszystkimi standardowymi szynami TH35, co pozwala na jego montaż w większości typowych rozdzielnic dostępnych na rynku.
