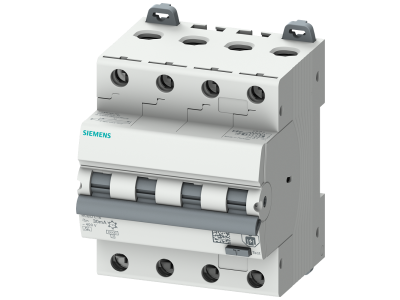

Wyłącznik nadprądowy RCBO, 4P, C32, 6KA typ A, 30mA, 4MW | 5SU1346-7FP32 Siemens

Alternatywny kod produktu: 5SU13467FP32

Opis i Kluczowe Cechy

Wyłącznik nadprądowy RCBO 4-biegunowy o prądzie znamionowym 32A (C32) i zdolności zwarciowej 6kA zapewnia kompleksową ochronę instalacji 400V. Typ A znamionowy prąd różnicowy 30mA oraz 4MW (4 modułów szerokości) to rozwiązanie łączące funkcję wyłącznika nadprądowego i wyłącznika różnicowoprądowego. Idealny do zabezpieczania obwodów trójfazowych z jednoczesną ochroną przed porażeniem prądem resztkowym.

• 4-biegunowa budowa (4P): Pełna ochrona wszystkich przewodów fazowych i neutralnego w obwodach trójfazowych, zapobiega zwarciom międzyfazowym i doziemnym.
• Prąd znamionowy 32A, charakterystyka C: Zapewnia selektywność zabezpieczeń w instalacjach, chroniąc przed zwarciami i przeciążeniami o umiarkowanej dynamice.
• Zdolność zwarciowa 6kA: Wysoka odporność na zwarcia, minimalizuje ryzyko uszkodzenia samego wyłącznika i chronionej instalacji.
• Typ A z 30mA: Wykrywa zarówno prądy różnicowe sinusoidalne, jak i pulsujące (np. od zasilaczy impulsowych), zapewniając ochronę przed porażeniem nawet w obwodach z elektroniką.
• 4MW (4 moduły): Kompaktowa budowa umożliwia montaż w standardowych rozdzielnicach modułowych – oszczędność miejsca w szafie elektrycznej.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 61009-1 oraz PN-EN 60947-2 dotyczących wyłączników różnicowoprądowych i nadprądowych. Posiada oznaczenie CE i jest zgodny z dyrektywami LVD i EMC Unii Europejskiej.

Zastosowanie

Wyłącznik RCBO 4P C32 znajduje zastosowanie w instalacjach elektrycznych wymagających zarówno ochrony nadprądowej, jak i różnicowoprądowej w obwodach trójfazowych.

• Zabezpieczenie obwodów gniazd w warsztatach i halach produkcyjnych.
• Ochrona silników trójfazowych i urządzeń zasilanych napięciem 400V (np. pompy, wentylatory, maszyny CNC).
• Zasilanie rozdzielnic budynków wielorodzinnych i komercyjnych.
• Instalacje w budynkach użyteczności publicznej i przemysłowych, gdzie wymagana jest wysoka selektywność zabezpieczeń.

Wskazówki Montażowe

Montaż powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed instalacją należy upewnić się, że obwód jest odłączony od zasilania. Wyłącznik montować w standardowych szynach TH35 w rozdzielnicy modułowej. Podłączenie przewodów fazowych, neutralnego i uziemiającego zgodnie z oznaczeniami na urządzeniu (L1-L4, N, PE). Dokręcić śruby z zalecanym momentem (informacje w dokumentacji producenta). Po zamontowaniu przeprowadzić próbę zadziałania przyciskiem TEST. Regularnie sprawdzać działanie wyłącznika poprzez test co 6 miesięcy.

FAQ

• Jaka jest różnica między RCBO a RCD? RCBO (Residual Current operated Circuit-Breaker with Overcurrent protection) łączy funkcję wyłącznika nadprądowego (jak zwykły wyłącznik) z wyłącznikiem różnicowoprądowym (RCD). Oznacza to, że chroni przed zwarciami, przeciążeniami i prądami upływowymi jednocześnie.
• Dlaczego wybrany typ A z 30mA? Typ A wykrywa zarówno prądy sinusoidalne, jak i pulsujące (np. od zasilaczy impulsowych w elektronice), co czyni go bardziej uniwersalnym niż typ AC (wykrywający jedynie prądy sinusoidalne). Prąd 30mA zapewnia ochronę przed porażeniem w standardowych instalacjach.
• Jak dobrać RCBO do obwodu 400V? Należy uwzględnić: prąd znamionowy (32A) odpowiadający obciążeniu, charakterystykę C (dla obwodów z silnikami lub odbiornikami z prądami rozruchowymi), typ A (do instalacji z elektroniką) oraz prąd różnicowy 30mA (standardowa ochrona przeciwporażeniowa).
