Wyłącznik nadprądowy NG125N-C80-3 C 80A 3P | 18640 Schneider Electric

Opis i Kluczowe Cechy

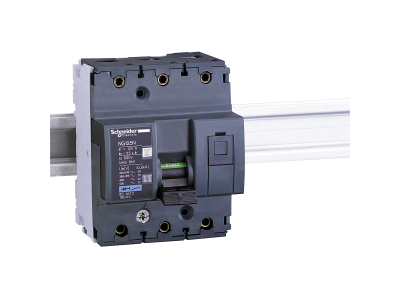

Wyłącznik nadprądowy NG125N-C80-3 (symbol 18640) to trzybiegunowy aparat ochronny o prądzie znamionowym 80 A i charakterystyce wyzwalania C. Przeznaczony do zabezpieczania kabli i przewodów przed skutkami cieplnymi (przeciążenie) oraz dynamicznymi (zwarcie). Dzięki prądowi 80 A zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, a charakterystyka C pozwala na selektywne wyłączanie przy rozruchach silników i urządzeń o podwyższonym prądzie załączania.

• Prąd znamionowy 80 A: Umożliwia ochronę instalacji o dużym poborze mocy, minimalizując ryzyko przegrzania przewodów i awarii.
• Charakterystyka wyzwalania C: Dostosowana do obwodów z silnikami, transformatorami i innymi odbiornikami generującymi krótkotrwałe prądy rozruchowe – zapobiega zbędnym wyłączeniom.
• Trzy bieguny (3P): Zapewnia jednoczesne odłączenie wszystkich faz, co jest wymagane w trójfazowych instalacjach przemysłowych i komercyjnych.
• Seria NG125N: Sprawdzona konstrukcja dedykowana do rozdzielnic głównych i podrozdzielnic w budynkach.
• Montaż na szynie TH35: Ułatwia szybki i pewny montaż w standardowych rozdzielnicach modułowych.

Zgodność z Normami

Wyłącznik nadprądowy NG125N-C80-3 spełnia wymagania obowiązujących europejskich norm dla aparatury modułowej oraz posiada certyfikat CE. Dzięki temu gwarantuje bezpieczeństwo użytkowania w instalacjach budowlanych i przemysłowych.

Zastosowanie

Wyłącznik nadprądowy NG125N-C80-3 znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przeciwprzeciążeniowej i zwarciowej. Sprawdza się szczególnie w:

• Tablicach rozdzielczych w budownictwie mieszkaniowym i komercyjnym – ochrona obwodów oświetleniowych, gniazd wtykowych i urządzeń AGD.
• Instalacjach trójfazowych w obiektach użyteczności publicznej (biura, sklepy, hale) – zabezpieczenie linii zasilających klimatyzację, pompy ciepła lub piece indukcyjne.
• Podrozdzielnicach przemysłowych – ochrona odbiorników o podwyższonym prądzie rozruchowym (silniki, sprężarki).
• Zasilaniu maszyn i urządzeń w warsztatach oraz małych zakładach produkcyjnych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie montuje się na szynie nośnej TH35 (DIN). Przekrój podłączanych przewodów należy dobrać do prądu znamionowego 80 A oraz warunków środowiskowych. Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Po montażu zaleca się sprawdzenie ciągłości połączeń i wykonanie próby zadziałania wyłącznika.

FAQ

• Czy wyłącznik nadprądowy NG125N-C80-3 posiada podświetlenie? Nie. Jest to aparat ochronny bez elementów sygnalizacyjnych – sygnalizację zadziałania zapewnia widoczne położenie dźwigni (ON/OFF).
• Jaki jest stopień ochrony tego wyłącznika? W dostarczonych danych producenta nie podano konkretnego stopnia IP. Standardowo aparatura modułowa montowana w rozdzielnicach ma stopień ochrony IP20, jednak szczegółowe informacje należy sprawdzić w karcie katalogowej produktu.
• Jaka jest charakterystyka wyzwalania wyłącznika? Charakterystyka C oznacza, że wyłącznik zadziała przy prądzie zwarciowym od 5 do 10 razy większym od prądu znamionowego (80 A). Jest to optymalne rozwiązanie dla obwodów z silnikami i transformatorami.
