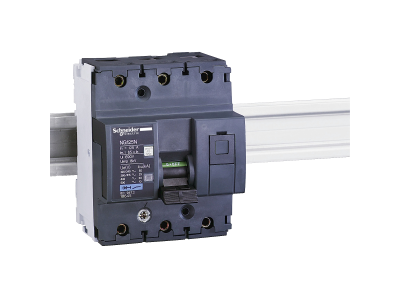

Wyłącznik nadprądowy NG125N-C63-3 C 63A 3P | 18639 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy NG125N-C63-3 o symbolu 18639 to trójbiegunowe zabezpieczenie nadprądowe o prądzie znamionowym 63 A i charakterystyce C. Przeznaczony do ochrony przewodów i kabli przed skutkami przeciążeń i zwarć. Dzięki charakterystyce C oraz budowie modularnej sprawdza się w obwodach o zwiększonych prądach rozruchowych, typowych dla silników i transformatorów.

• Prąd znamionowy 63 A: Pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania przewodów i styków.
• Charakterystyka C: Wyzwalanie przy prądzie 5–10 krotności prądu znamionowego – idealna do instalacji, w których występują krótkotrwałe, wysokie prądy rozruchowe (silniki, transformatory).
• Trzy bieguny (3P): Zabezpiecza wszystkie trzy fazy w obwodach trójfazowych, zapewniając kompleksową ochronę przed zwarciem i przeciążeniem.
• Konstrukcja modularna: Montowany na standardowej szynie TH35 (DIN), co ułatwia szybki i bezpieczny montaż w rozdzielnicach.
• Ochrona przed skutkami cieplnymi i dynamicznymi: Skutecznie chroni przewody i kable przed uszkodzeniami spowodowanymi przeciążeniem i zwarciem, zwiększając trwałość instalacji.

Zgodność z Normami

Produkt zaprojektowano zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Gwarantuje bezpieczną eksploatację w instalacjach niskiego napięcia przy zachowaniu wymaganych standardów ochrony przeciwporażeniowej i przeciwpożarowej.

Zastosowanie

Wyłącznik nadprądowy NG125N-C63-3 znajduje zastosowanie przede wszystkim w rozdzielnicach głównych i podrozdzielnicach budynków mieszkaniowych, komercyjnych oraz lekkiego przemysłu. Sprawdza się w obwodach wymagających zabezpieczenia trójfazowego o dużym obciążeniu.

• Ochrona obwodów odbiorników trójfazowych, np. silników, grzałek, klimatyzatorów.
• Zabezpieczenie rozdzielnic głównych w budynkach mieszkalnych i biurowych.
• Ochrona linii zasilających w instalacjach komercyjnych (sklepy, magazyny).
• Stosowany w tablicach rozdzielczych sterowania i automatyki budynkowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową oraz obowiązującymi normami. Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta.

FAQ

• Jaka jest różnica między charakterystyką B, C i D? Charakterystyka B wyzwala przy prądzie 3–5 krotności prądu znamionowego (In), C przy 5–10 In, a D przy 10–20 In. Charakterystyka C jest zalecana do obwodów z silnikami i transformatorami, gdzie występują podwyższone prądy rozruchowe.
• Czy ten wyłącznik może być stosowany w instalacji jednofazowej? Jest to aparat 3-biegunowy przeznaczony do obwodów trójfazowych. W instalacji jednofazowej teoretycznie można wykorzystać jeden biegun, ale nie jest to optymalne i zaleca się stosowanie wyłącznika jednobiegunowego dobranego do potrzeb.
• Jaką dodatkową ochronę warto zastosować razem z tym wyłącznikiem? Wyłącznik nadprądowy chroni przed przeciążeniem i zwarciem. Dla ochrony przeciwporażeniowej należy zastosować dodatkowy wyłącznik różnicowoprądowy (RCD) o odpowiedniej czułości, dobrany do warunków instalacji.
