Wyłącznik nadprądowy NG125N-C50-3 C 50A 3P | 18638 Schneider Electric

Opis i Kluczowe Cechy

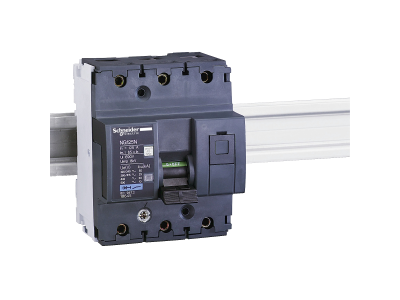

Wyłącznik nadprądowy NG125N-C50-3 (symbol 18638) to trójbiegunowy aparat modułowy o prądzie znamionowym 50A i charakterystyce wyzwalania C. Przeznaczony jest do ochrony kabli i przewodów przed skutkami przeciążeń oraz zwarć w instalacjach budynków mieszkalnych i komercyjnych. Dzięki sprawdzonej konstrukcji serii NG125N zapewnia niezawodne działanie w rozdzielnicach wyposażonych w szynę DIN TH35.

• Prąd znamionowy 50 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, skutecznie chroniąc przewody przed przegrzaniem w warunkach przeciążenia.
• Charakterystyka wyzwalania C: Wyzwala przy prądach od 5 do 10 krotności prądu znamionowego – odpowiednia do obwodów z umiarkowanymi prądami rozruchowymi (np. oświetlenie, gniazda, małe silniki).
• Liczba biegunów 3P: Zabezpiecza jednocześnie trzy fazy, co jest niezbędne w obwodach trójfazowych w obiektach komercyjnych, biurowych i mieszkalnych.
• Konstrukcja modułowa NG125N: Ułatwia szybki montaż na szynie DIN TH35, oszczędzając czas instalacji i miejsce w rozdzielnicy.
• Kompleksowa ochrona przewodów: Łączy wyzwalacz termiczny (przeciążenie) i elektromagnetyczny (zwarcie), zapewniając pełne zabezpieczenie linii przed skutkami cieplnymi i dynamicznymi.

Zgodność z Normami

Wyłącznik nadprądowy NG125N-C50-3 spełnia wymagania europejskich norm dotyczących aparatury modułowej. Posiada oznakowanie CE, co potwierdza zgodność z zasadniczymi wymaganiami bezpieczeństwa i przepisami Unii Europejskiej. Przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik NG125N-C50-3 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie obwodów odbiorczych w budynkach mieszkalnych i komercyjnych. Sprawdza się w obwodach wymagających charakterystyki C.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w domach jednorodzinnych, mieszkaniach oraz budynkach wielorodzinnych.
• Zabezpieczenie instalacji biurowych, punktów usługowych i małych obiektów handlowych.
• Stosowanie w obwodach trójfazowych (np. piece akumulacyjne, pompy ciepła, małe maszyny) o umiarkowanych prądach rozruchowych.
• Element rozdzielnic w instalacjach TN-S, TN-C-S i innych układach sieciowych zgodnie z projektem.

Wskazówki Montażowe

Montaż i konserwacja wyłącznika nadprądowego mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Wyłącznik mocuje się na szynie DIN TH35 (35 mm) w rozdzielnicy. Przekrój przyłączanych przewodów należy dobrać do prądu znamionowego 50 A oraz warunków zwarciowych zgodnie z normami. Moment dokręcania śrub przyłączeniowych stosuj zgodnie z danymi producenta. Po zamontowaniu sprawdź poprawność działania wyzwalaczy.

FAQ

• Jaki jest stopień ochrony wyłącznika NG125N-C50-3? Wyłącznik przeznaczony jest do montażu wewnątrz rozdzielnic, co zapewnia ochronę przed dotykiem bezpośrednim. Dokładną wartość stopnia ochrony (IP) należy sprawdzić w karcie katalogowej producenta dla konkretnego modelu.
• Czy wyłącznik nadaje się do ochrony silników elektrycznych? Charakterystyka C jest odpowiednia do obwodów z umiarkowanymi prądami rozruchowymi, np. małych silników wentylatorów, pomp obiegowych. Do silników o dużym prądzie rozruchowym zaleca się charakterystykę D. W każdym przypadku dobór zabezpieczenia powinien być zgodny z projektem instalacji.
• Jaka jest maksymalna zdolność zwarciowa wyłącznika? W danych katalogowych produktu nie podano zdolności zwarciowej. Aby zapewnić prawidłową ochronę, należy dobrać wyłącznik o odpowiedniej zdolności łączeniowej (Icn) zgodnie z obliczeniami zwarciowymi instalacji. W razie wątpliwości skontaktuj się z naszym działem technicznym.
