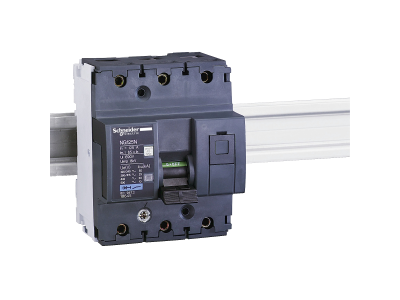

Wyłącznik nadprądowy NG125N-C40-3 C 40A 3P | 18637 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy NG125N-C40-3 (symbol 18637) to urządzenie służące do ochrony kabli i przewodów przed skutkami cieplnymi przeciążeń oraz dynamicznymi skutkami zwarć. Dzięki charakterystyce C oraz prądowi znamionowemu 40A zapewnia skuteczną ochronę w obwodach o średnim obciążeniu, typowych dla budownictwa mieszkaniowego i komercyjnego. Konstrukcja 3-biegunowa umożliwia jednoczesne odłączenie wszystkich faz w instalacji trójfazowej.

• Charakterystyka wyzwalania C: Standardowo stosowana do ochrony obwodów z obciążeniami indukcyjnymi, takimi jak silniki i transformatory, gdzie występują wyższe prądy rozruchowe – minimalizuje ryzyko niepotrzebnego wyłączenia.
• Prąd znamionowy 40 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, zapewniając odpowiednią selektywność i ochronę przed przegrzaniem przewodów.
• 3 bieguny (3P): Przeznaczony do instalacji trójfazowych, pozwala na jednoczesne rozłączenie wszystkich przewodów fazowych, co zwiększa bezpieczeństwo podczas prac serwisowych.
• Szeroka gama zastosowań: Idealny do ochrony linii gniazd, oświetlenia oraz obwodów siłowych w budynkach mieszkalnych, biurowych i lokalach usługowych.

Zgodność z Normami

Produkt przeznaczony do montażu w instalacjach elektrycznych zgodnych z obowiązującymi normami europejskimi. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy NG125N-C40-3 znajduje zastosowanie jako zabezpieczenie przewodów w rozdzielnicach głównych i podrozdzielniach.

• Ochrona obwodów gniazd wtyczkowych w mieszkaniach, biurach i obiektach handlowych.
• Zabezpieczenie linii oświetleniowych przed skutkami zwarć i przeciążeń.
• Ochrona obwodów siłowych – kuchenki elektryczne, piece akumulacyjne, klimatyzatory.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego (40 A) zgodnie z normami. Zalecany moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Wyłącznik posiada charakterystykę C, co oznacza, że wyzwala przy prądzie 5–10 krotności prądu znamionowego. Jest to typowe dla obwodów z obciążeniami indukcyjnymi (silniki, transformatory) oraz zabezpieczania gniazd wtyczkowych.
• Czy wyłącznik nadprądowy NG125N-C40-3 jest przystosowany do montażu w rozdzielnicy? Tak, urządzenie przeznaczone jest do montażu na szynie TH35 w standardowej rozdzielnicy modułowej.
• Do jakich instalacji zalecany jest wyłącznik 3-biegunowy? Wyłącznik 3-biegunowy (3P) przeznaczony jest do obwodów trójfazowych, w których konieczne jest jednoczesne rozłączenie wszystkich faz, np. do zabezpieczenia linii zasilających piece, pompy ciepła, rozdzielnice w budynkach wielorodzinnych.
