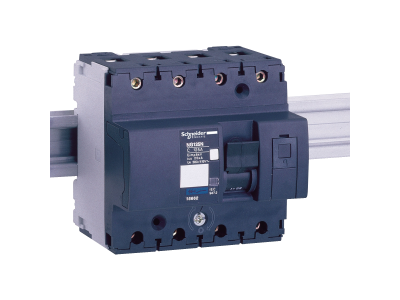

Wyłącznik nadprądowy NG125N 25KA C40 4P, Acti 9 | 18653 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy NG125N o zdolności zwarciowej 25 kA i prądzie znamionowym 40 A w charakterystyce C, 4-biegunowy, z serii Acti 9. Przeznaczony do ochrony przewodów i kabli w instalacjach elektrycznych przed skutkami przeciążeń i zwarć, stosowany głównie w budownictwie mieszkaniowym oraz komercyjnym. Dzięki modułowej budowie montowany na szynie DIN.

• Prąd znamionowy 40 A: Zabezpiecza obwody o znacznym obciążeniu – np. rozdzielnice główne czy linie zasilające w obiektach wielorodzinnych i biurowych.
• Zdolność zwarciowa 25 kA: Wysoka wytrzymałość na prądy zwarciowe – gwarantuje bezpieczeństwo nawet w sieciach o dużym potencjale zwarciowym.
• Charakterystyka C: Wyzwalanie przy 5–10 krotności prądu znamionowego – odpowiednia do ochrony obwodów z silnikami, transformatorami i urządzeniami o podwyższonym prądzie rozruchowym.
• 4 bieguny (4P): Zabezpiecza wszystkie przewody fazowe oraz neutralny – niezbędny w instalacjach trójfazowych.
• Seria Acti 9: Kompatybilność z systemem modułowym Schneider Electric – łatwy montaż na szynie TH35 oraz spójna rozdzielnica.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla wyłączników nadprądowych oraz posiada certyfikat CE. Zgodny z obowiązującymi przepisami dla instalacji niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy NG125N przeznaczony jest do ochrony przewodów i kabli w instalacjach elektrycznych.

• Ochrona obwodów rozdzielnic głównych w budynkach mieszkalnych, wielorodzinnych i biurowcach.
• Zabezpieczenie linii zasilających silniki, pompy, wentylatory oraz inne urządzenia przemysłowe.
• Stosowany w tablicach rozdzielczych systemu Acti 9, zarówno w nowych instalacjach, jak i modernizacjach.
• Ochrona przed przeciążeniem i zwarciem w obwodach trójfazowych z jednoczesnym odcięciem wszystkich biegunów.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego na szynie DIN TH35 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć zasilanie i upewnić się o braku napięcia. Przekrój przyłączanych przewodów dobrać do prądu znamionowego 40 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków stosować zgodnie z dokumentacją producenta.

FAQ

• Jaka jest zdolność zwarciowa tego wyłącznika? Zgodnie z oznaczeniem modelu wynosi 25 kA, co zapewnia ochronę w sieciach o podwyższonym ryzyku zwarć.
• Jaką charakterystykę wyzwalania ma NG125N C40? Charakterystyka C – zadziałanie przy prądzie 5–10 krotności prądu znamionowego (200–400 A). Jest zalecana do obwodów z obciążeniami indukcyjnymi, np. silnikami.
• Czy wyłącznik nadaje się do ochrony silników? Tak, charakterystyka C dobrze radzi sobie z dużymi prądami rozruchowymi, pod warunkiem prawidłowego dobrania prądu znamionowego do silnika.
