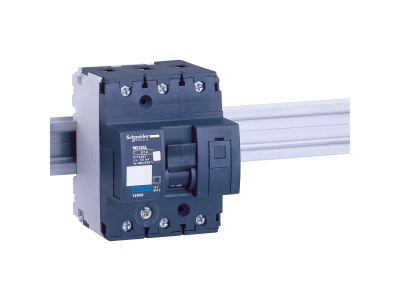

Wyłącznik nadprądowy NG125L-C63-3 C 63A 3P | 18806 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy NG125L-C63-3 (symbol 18806) to trójbiegunowe zabezpieczenie obwodów elektrycznych o prądzie znamionowym 63A i charakterystyce C. Przeznaczony do ochrony instalacji przed skutkami przeciążeń i zwarć – charakterystyka C zapewnia selektywność przy rozruchu silników oraz innych odbiorników o podwyższonym prądzie rozruchowym. Urządzenie montowane jest na szynie TH35 (DIN) w rozdzielnicach modułowych.

• Prąd znamionowy 63 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania przewodów.
• Charakterystyka C: gwarantuje wyzwalanie przy prądach zwarciowych od 5 do 10 krotności In, co sprawdza się w obwodach z silnikami, transformatorami i odbiornikami o charakterze indukcyjnym.
• Liczba biegunów 3P: dedykowany do zabezpieczania trójfazowych linii odbiorczych – jedna listwa zapewnia kompletną ochronę wszystkich przewodów fazowych.
• Kompaktowa konstrukcja: montaż na szynie DIN TH35, co skraca czas instalacji i ułatwia modernizację rozdzielnic.
• Oznaczenie prądu na obudowie: ułatwia szybką identyfikację wartości znamionowej podczas montażu i serwisu.

Zgodność z Normami

Wyłącznik nadprądowy NG125L-C63-3 jest zaprojektowany i wyprodukowany zgodnie z europejskimi standardami bezpieczeństwa. Spełnia wymogi dyrektyw niskonapięciowych i posiada deklarację zgodności CE. Normy szczegółowe (np. IEC/EN 60898-1) mogą być określone w pełnej dokumentacji technicznej producenta.

Zastosowanie

Wyłącznik nadprądowy NG125L-C63-3 znajduje zastosowanie w instalacjach wymagających niezawodnego zabezpieczenia trójfazowych obwodów odbiorczych. Dzięki charakterystyce C nadaje się do obwodów z dużymi prądami rozruchowymi. Typowe scenariusze zastosowań:

• Zabezpieczenie linii zasilających silniki elektryczne, sprężarki, pompy i wentylatory.
• Ochrona obwodów oświetleniowych o dużej mocy (np. LED z zasilaczami impulsowymi).
• Zabezpieczenie rozdzielnic podrzędnych w obiektach przemysłowych i komercyjnych.
• Zastosowanie w tablicach rozdzielczych jako wyłącznik główny lub odbiorczy w instalacjach trójfazowych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby z uprawnieniami SEP (do 1 kV) po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przewody należy podłączać do zacisków śrubowych zgodnie z dokumentacją producenta (zalecany moment dokręcania oraz przekrój przewodów dobrany do prądu 63A). Przed włączeniem należy sprawdzić poprawność połączeń oraz brak zwarcia w obwodzie.

FAQ

• Jak sprawdzić, czy wyłącznik jest w stanie zadanym? Dźwignia ręczna na obudowie wskazuje położenie załączony (I) / wyłączony (O) – po zadziałaniu zabezpieczenia dźwignia przeskakuje w położenie środkowe (OFF). Należy odciągnąć dźwignię w dół, a następnie w górę, aby zresetować wyłącznik.
• Czy wyłącznik nadprądowy NG125L-C63-3 ma sygnalizację zadziałania? Standardowo wyłącznik nie jest wyposażony w dodatkowe styki pomocnicze ani sygnalizację LED – informację o zadziałaniu daje mechaniczne przemieszczenie dźwigni do pozycji środkowej. Opcjonalne moduły sygnalizacyjne (np. styk pomocniczy) można zamontować na dedykowanym gnieździe.
• Jaki jest stopień ochrony obudowy? W danych producenta nie podano stopnia IP – dla aparatury montowanej w rozdzielnicy przyjmuje się IP20 (ochrona przed dotknięciem palcem). Po zamontowaniu w rozdzielnicy o odpowiednim IP, wyłącznik jest dodatkowo chroniony przez obudowę rozdzielnicy. W przypadku pracy w środowisku wilgotnym lub zapylonym należy dobrać rozdzielnicę z wyższym stopniem ochrony.
