Wyłącznik nadprądowy na prąd stały 2-bieg. FAZ 10kA 4A B, FAZ-B4/2-DC | 176077 Eaton

Alternatywny kod produktu: FAZ-B4/2-DC

Opis i Kluczowe Cechy

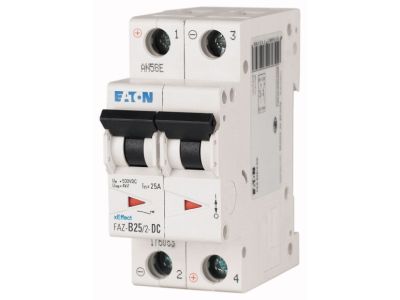

Wyłącznik nadprądowy (MCB) prądu stałego FAZ-B4/2-DC firmy Eaton (symbol 176077) to dwubiegunowy aparat modułowy przeznaczony do zabezpieczania obwodów DC. Prąd znamionowy 4 A w połączeniu z charakterystyką wyzwalania B zapewnia szybkie odłączenie przy przeciążeniach i zwarciu, a znamionowa zdolność łączeniowa 10 kA (wg IEC/EN 60947-2) gwarantuje skuteczną ochronę nawet w instalacjach o wysokim potencjale zwarciowym. Szerokość modułu – standardowa dla aparatów 2-biegunowych (2 moduły po 18 mm).

• Prąd znamionowy 4 A, charakterystyka B: Optymalna ochrona obwodów DC o niewielkim obciążeniu – np. podzespołów sterujących, czujników czy modułów komunikacyjnych – przed przeciążeniem i zwarciem.
• Znamionowa zdolność łączeniowa 10 kA (IEC/EN 60947-2): Wysoka skuteczność przerywania prądów zwarciowych w instalacjach stałoprądowych, minimalizująca ryzyko uszkodzenia sprzętu i zagrożenia pożarowego.
• 2-biegunowa konstrukcja (DC): Rozłączanie obu biegunów jednocześnie – niezbędne w systemach prądu stałego (np. fotowoltaika, UPS) dla zapewnienia kompleksowej izolacji.
• Przystosowanie do montażu na szynie TH35: Szybki i pewny montaż w rozdzielnicach modułowych, zgodny ze standardem DIN.
• Dedykowany do prądu stałego: Specjalna konstrukcja komory gaszenia łuku zapewnia bezpieczne wyłączanie obwodów DC bez ryzyka utrzymywania się łuku.

Zgodność z Normami

Wyłącznik FAZ-B4/2-DC spełnia wymagania normy IEC/EN 60947-2 dotyczącej łączników niskonapięciowych do zastosowań przemysłowych i podobnych. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy DC doskonale sprawdza się w instalacjach, gdzie wymagane jest niezawodne zabezpieczenie obwodów prądu stałego. Rekomendowany jest m.in. do:

• Zabezpieczania modułów fotowoltaicznych i stringów paneli słonecznych przed skutkami przeciążeń i zwarć.
• Ochrony obwodów wyjściowych zasilaczy buforowych, UPS i baterii akumulatorów.
• Zabezpieczania sterowników PLC, przekaźników oraz innych odbiorników DC w szafach sterowniczych.
• Instalacji teletechnicznych i systemów sygnalizacji, gdzie wymagana jest szybka separacja obwodu stałoprądowego.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy urządzeniu mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem montażu należy bezwzględnie odłączyć napięcie ze wszystkich biegunów. Aparat montuje się na szynie TH35 (DIN 35 mm) w rozdzielnicy modułowej. Momenty dokręcania zacisków oraz dopuszczalne przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta – przekrój przewodu dostosować do prądu znamionowego i warunków zwarciowych w instalacji.

FAQ

• Czy wyłącznik nadprądowy FAZ-B4/2-DC może być używany w instalacjach prądu przemiennego? Nie – ten model został zaprojektowany wyłącznie do obwodów prądu stałego (DC). Stosowanie go w AC może prowadzić do niewłaściwego gaszenia łuku i uszkodzenia urządzenia.
• Jaki jest stopień ochrony (IP) tego wyłącznika? W dostarczonych danych producent nie podaje stopnia IP. Standardowo aparaty modułowe montowane w rozdzielnicach mają IP20 od strony czołowej po instalacji w osłonie.
• Czy wyłącznik posiada sygnalizację położenia styków? Wyłącznik nie ma dodatkowego wskaźnika LED. Położenie styków (załączony/wyłączony) jest widoczne na dźwigni ręcznej na obudowie.
