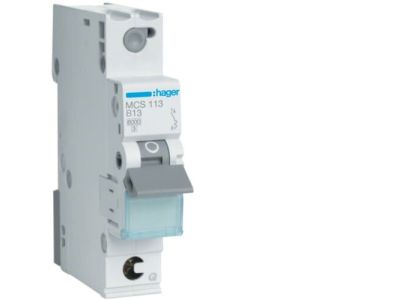

Wyłącznik nadprądowy MCB Icn=6000A 1P C 13A QuickConnect | MCS113 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB (Miniature Circuit Breaker) o symbolu MCS113 to jednobiegunowe (1P) zabezpieczenie obwodów końcowych. Prąd znamionowy 13 A w połączeniu z charakterystyką C oraz zdolnością zwarciową Icn = 6000 A zapewnia niezawodną ochronę przed przeciążeniami i zwarciami w instalacjach domowych oraz przemysłowych. Konstrukcja modułowa zajmuje jeden moduł na szynie TH35, co ułatwia rozbudowę rozdzielnicy.

• Prąd znamionowy 13 A: Zapewnia bezpieczną pracę w obwodach o obciążeniu do 13 A bez ryzyka przegrzania przewodów i odbiorników.
• Charakterystyka C (wyzwalanie 5–10 I_n): Odpowiednia do obwodów z odbiornikami o umiarkowanym prądzie rozruchowym, takimi jak silniki, sprężarki czy oświetlenie LED z dużymi kondensatorami.
• Zdolność zwarciowa Icn = 6000 A: Gwarantuje bezpieczne wyłączenie prądów zwarciowych do 6 kA, chroniąc instalację i personel przed skutkami zwarcia.
• Wykonanie 1-biegunowe (1P): Zabezpiecza jeden przewód fazowy – idealne do obwodów jednofazowych 230 V AC.
• Compact design z zatrzaskiem na szynę TH35: Montaż szybki i stabilny, a standardowa szerokość 1 modułu (18 mm) oszczędza miejsce w rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy MCB MCS113 spełnia wymagania europejskich norm dla wyłączników do zabezpieczeń obwodów oraz posiada certyfikat CE. Producent deklaruje zgodność z obowiązującymi dyrektywami niskonapięciowymi i EMC.

Zastosowanie

Wyłącznik MCS113 znajduje zastosowanie w rozdzielnicach domowych, biurowych i lekkich instalacjach przemysłowych jako ochrona obwodów końcowych przed przeciążeniem i zwarciem.

• Ochrona obwodów oświetleniowych i gniazd wtykowych w budynkach mieszkalnych.
• Zabezpieczenie linii zasilających odbiorniki o charakterystyce rezystancyjnej (grzejniki, czajniki) oraz indukcyjnej (silniki małej mocy).
• Stosowany w tablicach rozdzielczych hal produkcyjnych, magazynów i obiektów użyteczności publicznej.
• Możliwość zastosowania w obwodach sterowania i automatyki budynkowej jako zabezpieczenie podrzędne.

Wskazówki Montażowe

Montaż i demontaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie i upewnij się, że obwód jest pozbawiony napięcia. Wyłącznik montuje się na szynie TH35 (DIN) przez zatrzaśnięcie. Przewody należy podłączyć do zacisków śrubowych zgodnie z oznaczeniami na obudowie, zachowując przekrój dobrany do prądu znamionowego (zalecany 1,5–2,5 mm²). Moment dokręcania śrub stosuj zgodnie z dokumentacją producenta (typowy zakres 2–3 Nm). Nie przekraczaj prądu znamionowego 13 A.

FAQ

• Czy wyłącznik nadprądowy MCS113 ma sygnalizację optyczną zadziałania? Standardowe MCB nie posiadają podświetlenia – stan zadziałania sygnalizowany jest mechanicznie poprzez przesunięcie dźwigni (pozycja OFF). Niektóre modele QuickConnect mogą mieć wskaźnik koloru, ale w tym produkcie należy sprawdzić oznaczenia na obudowie.
• Jaki jest stopień ochrony obudowy (IP) wyłącznika? Dla aparatury modułowej montowanej wewnątrz rozdzielnicy typowy stopień ochrony od czoła to IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem. Dokładne dane IP dla tego modelu znajdują się w karcie katalogowej producenta.
• Czy charakterystyka C nadaje się do ochrony obwodów z silnikami? Tak, charakterystyka C (wyzwalanie przy 5–10-krotności prądu znamionowego) jest rekomendowana dla obwodów z silnikami o umiarkowanym prądzie rozruchowym, ponieważ zapobiega zbędnym wyłączeniom podczas rozruchu.
