Wyłącznik nadprądowy MCB 6kA 3P C 25A QuickConnect | MCS325 Hager

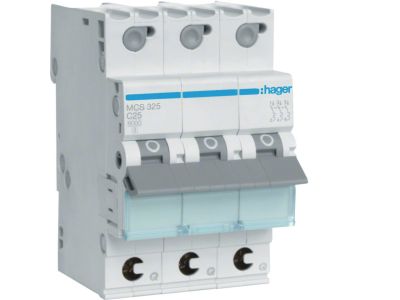

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB (Miniature Circuit Breaker) MCS325 marki QuickConnect to trójbiegunowe zabezpieczenie o prądzie znamionowym 25 A i zdolności zwarciowej 6 kA, przeznaczone do obwodów o charakterystyce wyzwalania C. Dzięki zastosowaniu systemu szybkiego podłączenia instalacja staje się prostsza i szybsza, co przekłada się na oszczędność czasu podczas montażu.

• Prąd znamionowy 25 A: Zapewnia niezawodną ochronę obwodów o umiarkowanym obciążeniu, np. w instalacjach oświetleniowych, gniazd wtykowych czy małych maszyn.
• Zdolność zwarciowa 6 kA: Gwarantuje skuteczne wyłączenie prądu zwarciowego w typowych warunkach sieci niskiego napięcia, chroniąc przewody i odbiorniki przed uszkodzeniem.
• Charakterystyka C (wyzwalanie przy 5–10× I_n): Odpowiednia do zabezpieczania obwodów z silnikami, transformatorami oraz odbiornikami o podwyższonym prądzie rozruchowym.
• 3-biegunowa konstrukcja (3P): Umożliwia jednoczesną ochronę trzech faz w układach trójfazowych (np. siła, rozdzielnice przemysłowe).
• System QuickConnect: Zintegrowane zaciski szynowe i szybkozłącza skracają czas montażu na szynie TH35, co jest szczególnie korzystne przy instalacjach wieloobwodowych.

Zgodność z Normami

Wyłącznik nadprądowy MCS325 został zaprojektowany zgodnie z wymaganiami europejskimi oraz posiada certyfikat CE. Jako aparat modułowy przeznaczony do montażu w rozdzielnicach, spełnia standardowe normy bezpieczeństwa dla wyłączników nadprądowych (IEC/EN 60898-1). Dokładne numery norm należy sprawdzić w dokumentacji technicznej producenta.

Zastosowanie

Model MCS325 znajduje zastosowanie w szerokim zakresie instalacji elektrycznych – od domowych po przemysłowe, wszędzie tam gdzie wymagana jest niezawodna ochrona przeciążeniowa i zwarciowa w obwodach trójfazowych.

• Zabezpieczenie obwodów siłowych w rozdzielnicach głównych i piętrowych budynków mieszkalnych i biurowych.
• Ochrona obwodów zasilających silniki, pompy, wentylatory i inne urządzenia o charakterze indukcyjnym (właściwa charakterystyka C).
• Stosowanie w tablicach rozdzielczych w małych zakładach produkcyjnych, warsztatach i gospodarstwach rolnych.
• Element zabezpieczający w instalacjach tymczasowych (np. place budowy) wymagających szybkiego montażu i demontażu dzięki systemowi QuickConnect.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego MCS325 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (kwalifikacje elektryczne). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest odłączony od źródła.

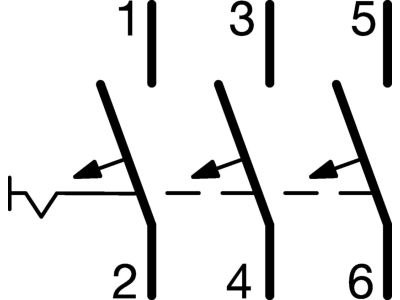

Urządzenie przeznaczone jest do montażu na szynie montażowej TH35 (DIN). Podłącz przewody zgodnie z oznaczeniami na obudowie, zwracając uwagę na prawidłową kolejność faz w przypadku 3-biegunowego wyłącznika. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta – zalecane wartości są podane na etykiecie produktu.

FAQ

• Czy wyłącznik MCS325 posiada podświetlenie? Nie, model MCS325 nie jest wyposażony w sygnalizację świetlną. Stan zadziałania (wyłączenie) można rozpoznać po położeniu dźwigni – jest ona w pozycji „OFF”.
• Jaki stopień ochrony (IP) ma ten wyłącznik? Sam wyłącznik nadprądowy jako element modułowy montowany wewnątrz rozdzielnicy nie ma określonego stopnia IP – ochronę zapewnia obudowa rozdzielnicy. Standardowo aparatura modułowa (MCB) stosowana w warunkach suchych posiada stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcami oraz przed ciałami stałymi o średnicy ≥12,5 mm.
• Do czego służy charakterystyka C i jak dobrać odpowiednią? Charakterystyka C oznacza, że wyłącznik wyzwala przy prądzie 5–10 razy większym od prądu znamionowego. Jest zalecana do obwodów, w których występują krótkotrwałe prądy rozruchowe (silniki, transformatory). Dla typowych obwodów oświetleniowych i gniazd lepiej sprawdzi się charakterystyka B (3–5× I_n). Wyboru dokonuje projektant na podstawie rodzaju obciążenia.
