Wyłącznik nadprądowy MCB 6kA 1P C 6A QuickConnect | MCS106 Hager

Opis i Kluczowe Cechy

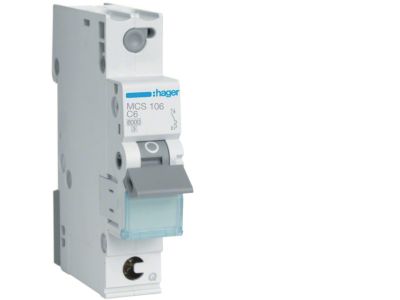

Wyłącznik nadprądowy MCB MCS106 to jednobiegunowy kompaktowy aparat zabezpieczający o prądzie znamionowym 6A i zdolności zwarciowej 6 kA. Charakterystyka C zapewnia ochronę obwodów, w których występują umiarkowane prądy rozruchowe, a system QuickConnect skraca czas instalacji i eliminuje ryzyko błędnego podłączenia. Szerokość modułu (1 moduł) umożliwia oszczędne zagospodarowanie szafy rozdzielczej.

• Prąd znamionowy 6 A: Gwarantuje niezawodną ochronę przewodów i urządzeń w obwodach o niewielkim obciążeniu, np. oświetleniowych lub gniazd w budynkach mieszkalnych.
• Zdolność zwarciowa 6 kA: Bezpieczne wyłączanie zwarć o dużym natężeniu, typowych dla instalacji domowych i lekkiego przemysłu.
• Charakterystyka C: Odpowiednia do obwodów z silnikami, transformatorami i innymi odbiornikami o podwyższonym prądzie rozruchowym – wyłącznik nie wyzwala się fałszywie.
• System QuickConnect: Umożliwia szybkie i pewne podłączenie przewodów bez użycia narzędzi, co przyspiesza montaż i zmniejsza ryzyko poluzowania połączeń.
• Kompatybilność z szyną TH35: Standardowy montaż na szynie DIN w rozdzielnicach i szafkach elektrycznych.

Zgodność z Normami

Wyłącznik MCS106 został zaprojektowany zgodnie z europejskimi normami dotyczącymi wyłączników nadprądowych i posiada oznakowanie CE. Produkt spełnia rygorystyczne wymagania bezpieczeństwa użytkowania, co potwierdza jego przydatność w instalacjach budynkowych i przemysłowych.

Zastosowanie

Wyłącznik nadprądowy 6A MCS106 sprawdza się wszędzie tam, gdzie wymagana jest ochrona obwodów przed przeciążeniem i zwarciem, a priorytetem jest szybki i prosty montaż.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie gniazd wtykowych i obwodów odbiorników małej mocy w instalacjach domowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako podstawowe zabezpieczenie nadprądowe.
• Budowa tymczasowych instalacji, gdzie liczy się szybka wymiana i łatwość podłączenia.

Wskazówki Montażowe

Montaż wyłącznika MCS106 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie należy instalować na szynie TH35 (DIN), a przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilające. Przewody podłączyć zgodnie z instrukcją producenta, korzystając z systemu QuickConnect. Przekrój przewodów dobrać do prądu znamionowego 6 A. Moment dokręcania (jeśli dotyczy zacisków) musi być zgodny z wartościami podanymi w dokumentacji technicznej.

FAQ

• Czy wyłącznik nadprądowy MCS106 posiada sygnalizację zadziałania? Wyłącznik wyposażony jest w mechaniczny wskaźnik pozycji (ON/OFF), który informuje o stanie styków. Brak podświetlenia LED – sygnalizacja opiera się na położeniu dźwigni.
• Jaki stopień ochrony ma ten wyłącznik? Produkt przeznaczony jest do montażu wewnątrz rozdzielnic i szaf sterowniczych, dlatego jego stopień ochrony odpowiada typowej wartości IP20 dla aparatury modułowej (brak odporności na wilgoć i pył bez dodatkowej obudowy).
• Jaką charakterystykę wyzwalania zastosowano? Charakterystyka C oznacza, że wyłącznik wyzwala się przy prądzie 5–10 krotności prądu znamionowego (30–60 A dla 6 A). Jest to odpowiednie do obwodów z niewielkimi prądami rozruchowymi, np. silników małej mocy, transformatorów lub zasilaczy.
