Wyłącznik nadprądowy MCB 6kA 1P C 20A QuickConnect | MCS120 Hager

Opis i Kluczowe Cechy

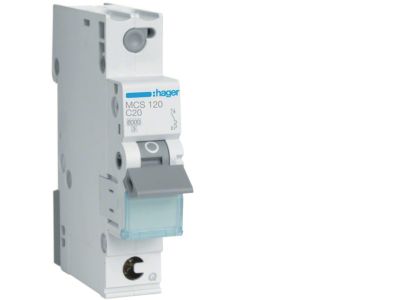

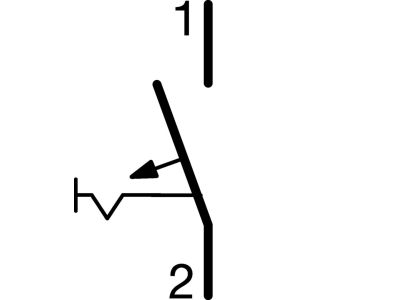

Wyłącznik nadprądowy MCB MCS120 to jednobiegunowy bezpiecznik automatyczny o prądzie znamionowym 20 A i zdolności zwarciowej 6 kA. Charakterystyka C sprawdza się w obwodach z odbiornikami o podwyższonym prądzie rozruchowym (np. silniki, transformatory). Innowacyjny system QuickConnect przyspiesza i upraszcza podłączanie przewodów, co skraca czas instalacji przy jednoczesnym zachowaniu pewności połączenia.

• Prąd znamionowy 20 A: umożliwia bezpieczne zabezpieczenie obwodów o standardowym obciążeniu, chroniąc przed przeciążeniem i zwarciem.
• Zdolność zwarciowa 6 kA: gwarantuje skuteczne wyłączenie prądów zwarciowych w typowych instalacjach niskiego napięcia, zapewniając ochronę aparatury i przewodów.
• Charakterystyka C: wyzwalanie przy prądzie 5–10-krotności prądu znamionowego – odpowiednia dla odbiorników o wyższych prądach rozruchowych (silniki, transformatory, lampy wyładowcze).
• System QuickConnect: szybkozłącze umożliwia beznarzędziowe podłączenie przewodów, co zwiększa wydajność pracy instalatora i zmniejsza ryzyko błędów montażowych.
• Kompaktowa konstrukcja 1 moduł: standardowa szerokość (18 mm) pozwala na efektywne wykorzystanie miejsca w rozdzielnicy, ułatwiając rozbudowę instalacji.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznakowanie CE. Przeznaczony do montażu w rozdzielnicach instalacyjnych zgodnie z zasadami sztuki elektrycznej.

Zastosowanie

Wyłącznik nadprądowy MCS120 znajduje zastosowanie w zabezpieczaniu obwodów odbiorczych w instalacjach mieszkaniowych, komercyjnych i przemysłowych. Sprawdza się szczególnie w obwodach o charakterystyce wymagającej charakterystyki C.

• Zabezpieczenie obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i użyteczności publicznej.
• Ochrona linii zasilających urządzenia o podwyższonym prądzie rozruchu (silniki, pompy, klimatyzatory).
• Stosowanie w rozdzielnicach głównych i podrozdzielniach jako zabezpieczenie przed przeciążeniem i zwarciem.
• Element systemów automatyki budynkowej wymagających niezawodnej ochrony zwarciowej z charakterystyką C.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przewody podłączyć zgodnie z oznaczeniami na obudowie – wykorzystując system QuickConnect lub standardowe zaciski śrubowe (jeśli występują). Moment dokręcania oraz dopuszczalne przekroje przewodów należy stosować zgodnie z dokumentacją producenta. Po zakończeniu montażu sprawdzić poprawność połączeń i przeprowadzić test zadziałania wyłącznika.

FAQ

• Czy wyłącznik posiada podświetlenie? Nie. Model MCS120 nie jest wyposażony w podświetlenie ani wskaźnik LED stanu. Stan zadziałania sygnalizowany jest mechanicznym położeniem dźwigni (ON/OFF).
• Jaki stopień ochrony ma to urządzenie? Jako aparatura modułowa przeznaczona do montażu wewnątrz rozdzielnicy, posiada typowy stopień ochrony IP20 (ochrona przed ciałami stałymi o średnicy powyżej 12 mm, brak ochrony przed wilgocią). Nie należy instalować go w miejscach narażonych na bezpośrednie działanie wody.
• Co oznacza charakterystyka C? Oznacza, że wyłącznik wyzwala w zakresie 5–10-krotności prądu znamionowego (dla 20 A: 100–200 A). Jest to optymalne dla obwodów, w których występują krótkotrwałe, ale wysokie prądy rozruchowe (np. silniki, transformatory).
