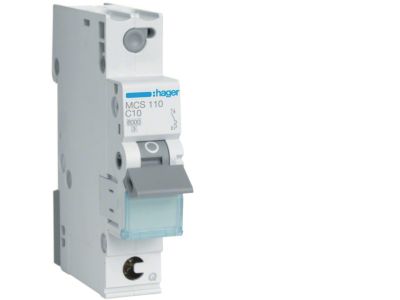

Wyłącznik nadprądowy MCB 6kA 1P C 10A QuickConnect | MCS110 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB MCS110 to jednobiegunowe urządzenie ochronne o prądzie znamionowym 10 A i charakterystyce C, przeznaczone do zabezpieczania obwodów odbiorczych przed skutkami przeciążeń i zwarć. Dzięki zdolności wyłączania 6 kA zapewnia bezpieczne odcięcie prądu w warunkach awaryjnych, a system QuickConnect umożliwia szybki i pewny montaż w rozdzielnicach modułowych. Szerokość modułu odpowiada standardowemu wymiarowi 1 modułu (17,5 mm).

• Prąd znamionowy 10 A: Odpowiedni do zabezpieczania obwodów oświetlenia, gniazd wtyczkowych oraz innych odbiorników o średnim obciążeniu, bez ryzyka nieuzasadnionego wyzwalania.
• Charakterystyka C: Zaprojektowana do obwodów z odbiornikami o podwyższonym prądzie rozruchowym (np. silniki, transformatory), zapewniając selektywność i minimalizację fałszywych wyłączeń.
• Zdolność wyłączania 6 kA: Gwarantuje bezpieczne przerwanie prądów zwarciowych do 6 kA, chroniąc instalację i urządzenia przed uszkodzeniem.
• System QuickConnect: Uchwyt z szybkim mocowaniem na szynę TH35 skraca czas instalacji i ułatwia prace w rozdzielnicy.
• Jednobiegunowa konstrukcja: Przeznaczona do obwodów jednofazowych, umożliwia selektywną ochronę poszczególnych obwodów w instalacji.

Zgodność z Normami

Wyłącznik nadprądowy MCS110 został zaprojektowany zgodnie z obowiązującymi europejskimi normami dla wyłączników nadprądowych (MCB) i posiada certyfikat CE. Szczegółowe informacje o spełnianych normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Wyłącznik nadprądowy MCS110 znajduje zastosowanie w instalacjach elektrycznych budynków mieszkalnych, komercyjnych oraz lekkiego przemysłu. Idealnie sprawdza się wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie przewodów i odbiorników.

• Ochrona obwodów oświetlenia i gniazd wtyczkowych w instalacjach jednofazowych.
• Zabezpieczenie obwodów zasilających urządzenia gospodarstwa domowego (pralki, lodówki, piece).
• Stosowanie w rozdzielnicach mieszkaniowych i biurowych jako element zabezpieczenia nadprądowego.
• Ochrona obwodów sterowania i zasilania w szafach automatyki budynkowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego MCS110 może być wykonywany wyłącznie przez wykwalifikowany personel elektryczny z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed podłączeniem należy dobrać przekrój przewodów do prądu znamionowego 10 A oraz zastosować odpowiednie zabezpieczenia nadrzędne. Moment dokręcania zacisków oraz zalecany przekrój przewodów należy sprawdzić w instrukcji producenta dołączonej do produktu.

FAQ

• Czy wyłącznik nadprądowy MCS110 posiada podświetlenie sygnalizacyjne? Nie, wyłącznik MCS110 nie jest wyposażony w diodę sygnalizacyjną. Jego konstrukcja skupia się wyłącznie na funkcji ochrony nadprądowej.
• Jaki jest stopień ochrony IP tego wyłącznika? Producent nie podaje konkretnego stopnia ochrony w karcie katalogowej. Standardowo dla aparatury modułowej przeznaczonej do montażu w rozdzielnicy przyjmuje się stopień ochrony IP20 – oznacza to ochronę przed ciałami stałymi o średnicy powyżej 12 mm (np. palce). Wymagany montaż w obudowie zapewniającej odpowiednią ochronę przed wilgocią i kurzem.
• Jaka jest charakterystyka wyzwalania tego wyłącznika i dla jakich odbiorników jest zalecana? Wyłącznik posiada charakterystykę C, co oznacza, że wyzwala się przy prądzie 5–10 razy większym od prądu znamionowego (10 A). Jest zalecana do zabezpieczania obwodów z odbiornikami indukcyjnymi, silnikami, transformatorami oraz innymi urządzeniami o podwyższonym prądzie rozruchowym.
