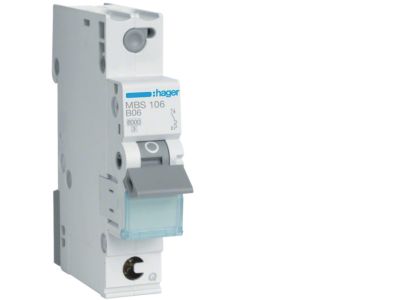

Wyłącznik nadprądowy MCB 6kA 1P B 6A QuickConnect | MBS106 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB MBS106 to jednobiegunowe urządzenie zabezpieczające o prądzie znamionowym 6A i zdolności zwarciowej 6kA, wyposażone w funkcję QuickConnect ułatwiającą montaż. Charakterystyka wyzwalania B sprawia, że jest przeznaczony do ochrony obwodów o charakterze rezystancyjnym i niskim prądzie rozruchowym. Dzięki kompaktowej budowie (1 moduł) oszczędza miejsce w rozdzielnicy, a system QuickConnect przyspiesza podłączanie przewodów, redukując czas instalacji.

• Prąd znamionowy 6A: Zabezpiecza przewody i odbiorniki przed przeciążeniem i zwarciem w obwodach o małym obciążeniu, takich jak oświetlenie LED czy gniazda w instalacjach domowych.
• Zdolność zwarciowa 6kA: Gwarantuje skuteczne wyłączenie prądów zwarciowych do 6 kA, zapewniając bezpieczeństwo w typowych sieciach nn.
• Charakterystyka B: Wyłącza przy prądzie 3-5 krotności prądu znamionowego – idealna do obwodów o małym prądzie rozruchowym (np. żarówki, sprzęt AGD bez silników).
• Funkcja QuickConnect: Umożliwia szybkie i pewne podłączenie przewodów bez użycia narzędzi, co skraca czas montażu i zmniejsza ryzyko błędów instalacyjnych.
• Jednobiegunowy (1P): Chroni jeden biegun obwodu – stosowany w instalacjach jednofazowych.

Zgodność z Normami

Wyłącznik MBS106 jest zgodny z obowiązującymi normami europejskimi (IEC/EN) oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i jakość w zakresie ochrony przeciwporażeniowej i przeciwpożarowej.

Zastosowanie

Dzięki charakterystyce B i prądowi 6A wyłącznik MBS106 znajduje zastosowanie w ochronie obwodów o małej mocy, szczególnie w instalacjach mieszkaniowych i biurowych.

• Ochrona obwodów oświetleniowych – zarówno tradycyjnych, jak i LED.
• Ochrona gniazd wtyczkowych w pomieszczeniach mieszkalnych i biurach.
• Zabezpieczenie obwodów sterowania w automatyce budynkowej (np. zasilanie czujników, przekaźników).
• Jako zabezpieczenie przedlicznikowe w małych rozdzielnicach mieszkaniowych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przewody należy podłączać zgodnie z oznaczeniami na obudowie – przekrój przewodów dobrać do obciążenia (max. 6A). W przypadku korzystania z funkcji QuickConnect upewnij się, że przewód jest odpowiednio odizolowany i wciśnięty do oporu w zacisk. Moment dokręcania zacisków standardowych (jeśli stosowane) – zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy wyłącznik MBS106 nadaje się do ochrony obwodów z silnikami? Charakterystyka B jest przeznaczona do obwodów o niskim prądzie rozruchowym. Do ochrony obwodów silnikowych (większy prąd rozruchowy) zaleca się charakterystykę C lub D.
• Co to jest funkcja QuickConnect? To system szybkiego podłączania przewodów, który pozwala na pewne i bezpieczne połączenie bez użycia śrubokręta – wystarczy wsunąć odizolowany przewód do odpowiedniego otworu.
• Jaki jest stopień ochrony IP wyłącznika? Stopień ochrony IP nie został podany w danych produktu. Standardowo aparatura modułowa montowana w rozdzielnicy posiada IP20 (ochrona przed ciałami stałymi >12 mm), jednak dla konkretnego modelu należy sprawdzić kartę katalogową producenta.
