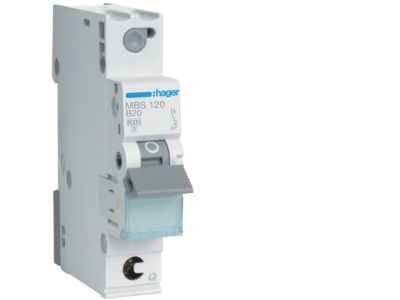

Wyłącznik nadprądowy MCB 6kA 1P B 20A QuickConnect | MBS120 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB MBS120 o prądzie znamionowym 20 A i charakterystyce B zapewnia skuteczną ochronę instalacji elektrycznych przed przeciążeniem i zwarciem. Dzięki zdolności zwarciowej 6 kA urządzenie bezpiecznie przerywa prądy zwarciowe w standardowych warunkach sieci niskiego napięcia. Funkcja QuickConnect przyspiesza i ułatwia montaż, redukując czas instalacji.

• Prąd znamionowy 20 A: gwarantuje zabezpieczenie obwodów o umiarkowanym obciążeniu – idealny do oświetlenia i gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Charakterystyka B: wyzwalanie przy przeciążeniu w zakresie 3–5 krotności prądu znamionowego, co zapewnia selektywność w obwodach z małymi prądami rozruchowymi (np. żarówki, elektronika).
• Zdolność zwarciowa 6 kA: wysoki stopień bezpieczeństwa przy zwarciu w sieci, zapobiega uszkodzeniom instalacji i urządzeń końcowych.

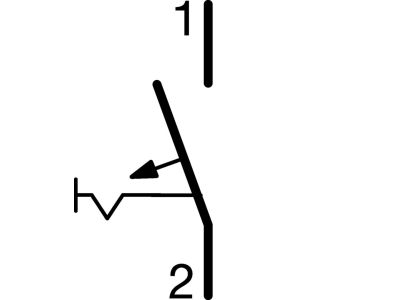

• 1-biegunowa konstrukcja: umożliwia zabezpieczenie jednego przewodu fazowego – stosowany w obwodach jednofazowych zgodnie z wymaganiami instalacji.
• System QuickConnect: szybkie podłączenie przewodów bez użycia narzędzi – skraca czas montażu i eliminuje ryzyko niedokręcenia zacisków.

Zgodność z Normami

Wyłącznik został zaprojektowany zgodnie z europejskimi normami dotyczącymi wyłączników nadprądowych i posiada certyfikację CE. Produkt spełnia wymogi bezpieczeństwa użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik MBS120 dedykowany jest do ochrony końcowych obwodów odbiorczych w instalacjach budynkowych. Szeroki zakres zastosowań obejmuje:

• Ochrona obwodów oświetleniowych – charakterystyka B jest optymalna dla typowych źródeł światła bez dużych prądów udarowych.
• Zabezpieczenie gniazd wtykowych w pomieszczeniach mieszkalnych i biurowych – ogranicza skutki przeciążeń spowodowanych podłączonymi urządzeniami.
• Ochrona linii sterowania i automatyki – stosowany w rozdzielnicach przemysłowych do zabezpieczania obwodów pomocniczych.
• Instalacje tymczasowe i rozdzielnice budowlane – szybki montaż dzięki QuickConnect oraz kompaktowa budowa ułatwiają zastosowanie w warunkach polowych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przewody należy podłączać do zacisków QuickConnect zgodnie z instrukcją producenta (brak konieczności dokręcania śrub). Przekrój przewodów oraz zabezpieczenie nadrzędne dobrać do prądu znamionowego 20 A i spodziewanego obciążenia. Po montażu zaleca się sprawdzenie poprawności połączeń oraz wykonanie próby zadziałania.

FAQ

• Czy wyłącznik nadprądowy MBS120 posiada podświetlenie? Nie, w oferowanym modelu nie przewidziano podświetlenia. Urządzenie jest wyłącznikiem czysto mechanicznym, który sygnalizuje stan załączenia/wyłączenia jedynie położeniem dźwigni.
• Jaka jest zdolność zwarciowa wyłącznika? Zdolność zwarciowa wynosi 6 kA zgodnie z danymi katalogowymi. Oznacza to, że wyłącznik bezpiecznie przerwie prąd zwarciowy do 6000 A w standardowych warunkach sieci.
• Co oznacza charakterystyka B i do jakich obwodów jest przeznaczona? Charakterystyka B oznacza, że wyłącznik wyzwala przy przeciążeniu w zakresie 3–5 krotności prądu znamionowego (60–100 A dla modelu 20 A). Jest zalecana do obwodów o przeważająco rezystancyjnym charakterze obciążenia oraz niskich prądach rozruchowych (np. oświetlenie, gniazda z elektroniką).
