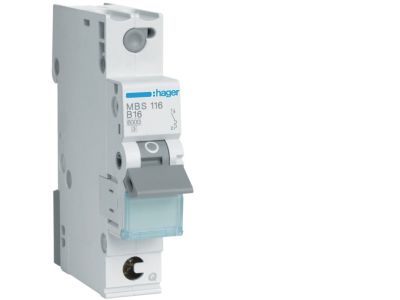

Wyłącznik nadprądowy MCB 6kA 1P B 16A QuickConnect | MBS116 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB MBS116 to jednobiegunowy łącznik o zdolności zwarciowej 6 kA i prądzie znamionowym 16 A. Charakterystyka wyzwalania B zapewnia szybkie wyłączanie przy przeciążeniach i zwarciu, chroniąc przewody i odbiorniki. Urządzenie wyposażono w technologię QuickConnect, która skraca czas montażu na szynie TH35.

• Prąd znamionowy 16 A: bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Zdolność zwarciowa 6 kA: niezawodne wyłączanie prądów zwarciowych w typowych instalacjach domowych i komercyjnych.
• Charakterystyka wyzwalania B: szybkie wyzwalanie przy prądzie 3–5 In, idealna do ochrony obwodów oświetleniowych i gniazd wtyczkowych.
• Technologia QuickConnect: szybkie podłączenie szyny zbiorczej bez użycia narzędzi – zatrzaskowy montaż oszczędza czas i eliminuje błędy.
• Jednobiegunowy (1P): zabezpieczanie pojedynczej fazy, co pozwala optymalnie wykorzystać miejsce w rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy MBS116 spełnia wymagania europejskich norm dotyczących wyłączników nadprądowych. Posiada certyfikat CE potwierdzający zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

MCB MBS116 przeznaczony jest do ochrony obwodów końcowych w instalacjach niskiego napięcia przed przeciążeniami i zwarciami. Technologia QuickConnect ułatwia szybkie zestawienie rozdzielnic w projektach wymagających wydajnego montażu.

• Zabezpieczanie linii oświetleniowych – charakterystyka B zapewnia selektywność i szybkie wyłączenie.
• Ochrona gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zabezpieczanie obwodów sterowania i automatyki budynkowej (np. zasilanie styczników, przekaźników).
• Stosowanie w rozdzielnicach mieszkaniowych, komercyjnych i lekkich przemysłowych jako podstawowe zabezpieczenie nadprądowe.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) – technologia QuickConnect umożliwia szybkie podpięcie szyny zbiorczej bez dokręcania śrub. Przekrój przewodów należy dobrać do prądu znamionowego 16 A (zalecany 1,5–2,5 mm²). Moment dokręcania śrub przyłączeniowych – zgodnie z dokumentacją producenta.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Wyłącznik ma charakterystykę B – wyzwalanie przy prądzie od 3 do 5 krotności prądu znamionowego (3–5 In). Stosowana do obwodów o charakterze rezystancyjnym, takich jak oświetlenie i gniazda.
• Ile wynosi zdolność zwarciowa (Icn)? Zdolność zwarciowa wyłącznika to 6 kA, co jest typową wartością dla zabezpieczeń w instalacjach domowych i lekkim przemyśle.
• Czym jest technologia QuickConnect? To system szybkiego montażu na szynie TH35 – wyłącznik zatrzaskuje się na szynie, a jednocześnie automatycznie łączy z szyną zbiorczą, eliminując potrzebę dokręcania śrub. Skraca to czas instalacji i minimalizuje ryzyko błędów.
