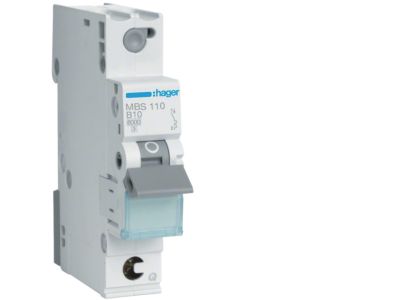

Wyłącznik nadprądowy MCB 6kA 1P B 10A QuickConnect | MBS110 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MBS110 firmy MCB to jednobiegunowy wyłącznik nadprądowy o prądzie znamionowym 10 A i charakterystyce B, przeznaczony do ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć. Zdolność zwarciowa 6 kA zapewnia skuteczne wyłączanie w przypadku awarii sieci, a technologia QuickConnect ułatwia szybki i pewny montaż w rozdzielnicach.

• Prąd znamionowy 10 A: gwarantuje bezpieczną pracę w obwodach o typowym obciążeniu, zapobiegając przegrzaniu przewodów i odbiorników.
• Charakterystyka B: przeznaczona do zabezpieczania obwodów z odbiornikami o charakterze rezystancyjnym (np. oświetlenie, gniazda wtyczkowe) – szybkie wyzwalanie przy prądach zwarciowych.
• Zdolność zwarciowa 6 kA: pozwala na bezpieczne wyłączenie prądów zwarciowych o wartości do 6 kA, co chroni instalację przed uszkodzeniem.
• Technologia QuickConnect: upraszcza i przyspiesza montaż wyłącznika na szynie DIN dzięki zintegrowanym szybkozłączkom – bez konieczności stosowania dodatkowych narzędzi.
• Konstrukcja 1-biegunowa: dedykowana do obwodów jednofazowych (L+N), idealna do rozdzielnic mieszkaniowych i małych obiektów komercyjnych.

Zgodność z Normami

Wyłącznik nadprądowy MBS110 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa elektrycznego.

Zastosowanie

Dzięki parametrom technicznym i charakterystyce B, wyłącznik MBS110 znajduje zastosowanie w ochronie obwodów odbiorczych w instalacjach niskiego napięcia:

• Zabezpieczenie obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Ochrona gniazd wtyczkowych i odbiorników prądu przemiennego o charakterze rezystancyjnym.
• Stosowanie w tablicach rozdzielczych jako wyłącznik nadprądowy dla obwodów jednofazowych.
• Instalacje tymczasowe i małe obiekty handlowe wymagające szybkiego montażu z wykorzystaniem technologii QuickConnect.

Wskazówki Montażowe

Montaż wyłącznika MBS110 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Zaleca się dobór przekroju przewodów zgodnie z prądem znamionowym 10 A oraz moc dokręcenia zacisków zgodnie z dokumentacją producenta. Wykorzystanie technologii QuickConnect wymaga jedynie wciśnięcia przewodu w odpowiednie gniazdo – nie wymaga użycia narzędzi, jednak należy upewnić się o prawidłowym osadzeniu przewodu.

FAQ

• Co oznacza charakterystyka B w wyłączniku nadprądowym? Charakterystyka B oznacza, że wyłącznik wyzwala przy prądzie zwarciowym od 3 do 5 razy większym od prądu znamionowego. Jest zalecana do obwodów z odbiornikami o charakterze rezystancyjnym, np. oświetlenie lub gniazda wtyczkowe.
• Czym jest technologia QuickConnect? Technologia QuickConnect umożliwia szybkie i beznarzędziowe podłączenie przewodów do wyłącznika – wystarczy wsunąć odizolowany koniec przewodu w gniazdo, które automatycznie blokuje połączenie. Przyspiesza to instalację i minimalizuje ryzyko błędów.
• Czy wyłącznik MBS110 można stosować jako wyłącznik główny? Wyłącznik nadprądowy MCB pełni funkcję zabezpieczenia przed przeciążeniem i zwarciem w obwodzie odbiorczym. Nie jest przeznaczony do roli wyłącznika głównego (który wymaga odpowiedniej zdolności łączeniowej i często funkcji odłącznika izolacyjnego). Do rozłączania całej instalacji należy zastosować odpowiedni wyłącznik różnicowoprądowy lub rozłącznik izolacyjny.
