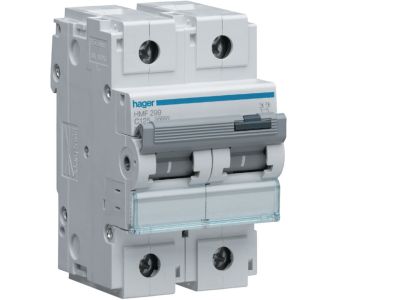

Wyłącznik nadprądowy MCB 10kA Icu=10kA 2P C 125A | HMF299 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB HMF299 to dwubiegunowy aparat modułowy przeznaczony do ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć. Dzięki prądowi znamionowemu 125 A oraz zdolności wyłączania zwarciowego Icu równej 10 kA zapewnia skuteczną ochronę w obwodach o dużym obciążeniu. Charakterystyka C sprawia, że urządzenie doskonale sprawdza się tam, gdzie występują podwyższone prądy rozruchowe odbiorników.

• Icu = 10 kA: Wysoka zdolność wyłączania zwarciowego gwarantuje bezpieczne przerwanie prądów zwarciowych bez ryzyka uszkodzenia instalacji.
• Charakterystyka C: Opóźnione wyzwalanie w zakresie 5–10 In umożliwia pracę z odbiornikami o wyższych prądach rozruchowych, np. silnikami czy transformatorami.
• Prąd znamionowy 125 A: Umożliwia zabezpieczenie obwodów o znacznym obciążeniu ciągłym, redukując ryzyko przegrzania przewodów.
• Budowa dwubiegunowa (2P): Pozwala na jednoczesną ochronę obu faz w instalacji jednofazowej lub zabezpieczenie dwóch przewodów w układzie prądu stałego (przy odpowiednich parametrach).
• Montaż na szynie TH35: Szybki i pewny montaż w standardowych rozdzielnicach modułowych bez użycia narzędzi.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich dla wyłączników nadprądowych modułowych. Posiada certyfikat CE, co potwierdza zgodność z zasadniczymi wymogami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik HMF299 znajduje zastosowanie tam, gdzie niezawodna ochrona przed przeciążeniem i zwarciem jest kluczowa. Dzięki charakterystyce C jest szczególnie polecany do obwodów o umiarkowanych prądach rozruchowych.

• Ochrona linii zasilających w rozdzielnicach głównych i podrozdzielnicach w obiektach komercyjnych i przemysłowych.
• Zabezpieczenie obwodów silników, pomp, wentylatorów oraz innych odbiorników o wyższym prądzie początkowym.
• Stosowanie w instalacjach wymagających dwubiegunowego odcięcia zasilania (np. obwody gniazd wtyczkowych lub linie oświetleniowe).
• Jako element zabezpieczenia w systemach automatyki budynkowej i szafach sterowniczych.

Wskazówki Montażowe

Montaż i demontaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po uprzednim bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach modułowych. Przekrój przewodów powinien być dobrany do prądu znamionowego 125 A zgodnie z obowiązującymi przepisami. Moment dokręcania zacisków należy stosować według zaleceń producenta podanych na obudowie lub w dokumentacji technicznej.

FAQ

• Czy wyłącznik HMF299 nadaje się do ochrony silników? Tak, charakterystyka C (wyzwalanie przy 5–10 In) jest odpowiednia dla obwodów silnikowych i innych odbiorników o podwyższonym prądzie rozruchowym, pod warunkiem że prąd znamionowy wyłącznika dobrano prawidłowo do obciążenia.
• Jaka jest szerokość modułowa tego wyłącznika? Producent nie podaje tej wartości w nazwie. W przypadku typowych MCB 2P na prąd 125 A szerokość wynosi zwykle 2 moduły (36 mm), jednak dla pewności zalecamy sprawdzenie karty katalogowej lub bezpośredni pomiar urządzenia.
• Czy można go używać w sieci trójfazowej? Wyłącznik jest dwubiegunowy, więc w sieci trójfazowej może zabezpieczać dwie fazy lub być stosowany jako zabezpieczenie w obwodzie jednofazowym (L+N) przy odpowiednim doborze napięcia. Do pełnej ochrony trójfazowej wymagany jest wyłącznik 3P lub 4P.
