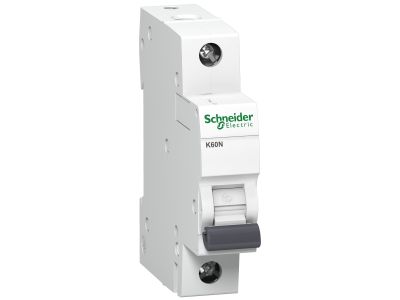

Wyłącznik nadprądowy K60N-C50 C 50A 1P, Acti 9 | A9K02150 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Acti 9 K60N-C50 (numer katalogowy A9K02150) to jednobiegunowy aparat o charakterystyce C z prądem znamionowym 50 A. Został zaprojektowany z myślą o ochronie obwodów w budownictwie mieszkaniowym i podobnym, oferując niezawodne zabezpieczenie przed przeciążeniami i zwarciami. Dzięki podwójnym zaciskom dolnym umożliwia szybkie i pewne podłączenie zarówno przewodu, jak i szyny rozdzielczej.

• Charakterystyka C (50 A): Zapewnia skuteczną ochronę obwodów o umiarkowanym prądzie rozruchu, typowych dla silników i instalacji mieszkaniowych, minimalizując ryzyko niepotrzebnego zadziałania.
• Podwójne zaciski od dołu: Umożliwiają jednoczesne podłączenie przewodu i szyny zasilającej, co przyśpiesza montaż i ułatwia rozdzielanie obwodów.
• Karbowane zaciski: Zwiększają pewność połączenia, zapobiegając poluzowaniu się przewodów podczas eksploatacji i drgań.
• Styk migowy: Szybkie zamykanie i otwieranie styków niezależne od prędkości manewrowania dźwignią, co podnosi bezpieczeństwo i żywotność aparatu.
• Kompaktowa konstrukcja 1P: Oszczędza miejsce w rozdzielnicy, ułatwiając projektowanie instalacji o ograniczonej przestrzeni.

Zgodność z Normami

Wyłącznik nadprądowy Acti 9 K60N-C50 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z zasadami bezpieczeństwa elektrycznego obowiązującymi w budownictwie mieszkaniowym i podobnego typu obiektach.

Zastosowanie

Wyłącznik nadprądowy K60N-C50 sprawdzi się wszędzie tam, gdzie potrzebna jest niezawodna ochrona obwodów odbiorników jednofazowych. Może być stosowany w rozdzielnicach głównych oraz podrozdzielnicach w instalacjach nowych i modernizowanych.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie linii zasilających odbiorniki o podwyższonym prądzie rozruchowym, np. silniki wentylatorów, pomp czy kompresorów małej mocy.
• Stosowanie w rozdzielnicach sekcyjnych jako zabezpieczenie przed zwarciem i przeciążeniem dla podrozdzielnic.
• Element systemów automatyki budynkowej wymagających szybkiego wyłączania obwodów ze względów bezpieczeństwa.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN). Należy dobrać przekrój przewodów odpowiedni do prądu znamionowego 50 A oraz zastosować właściwy moment dokręcania zacisków zgodnie z dokumentacją producenta. Podłączenie przewodów i szyny wykonać od dolnej strony aparatu, zachowując biegunowość. Przed pierwszym załączeniem sprawdzić poprawność połączeń.

FAQ

• Czy wyłącznik nadprądowy K60N-C50 nadaje się do obwodów silnikowych? Tak, charakterystyka C jest przystosowana do obwodów z umiarkowanymi prądami rozruchowymi, typowymi dla małych silników. Dla silników o większym rozruchu należy dobrać odpowiednią charakterystykę (np. D) zgodnie z projektem instalacji.
• Jakie napięcie znamionowe może być przyłożone do tego wyłącznika? W danych katalogowych napięcie nie zostało określone, jednak standardowo wyłączniki nadprądowe 1P przeznaczone są do pracy w sieciach 230 V AC. Przed montażem należy zapoznać się z pełną dokumentacją techniczną produktu.
• Czy można podłączyć dwa przewody w jeden zacisk? Wyłącznik wyposażony jest w podwójne zaciski dolne umożliwiające oddzielne podłączenie przewodu oraz szyny. Nie przewidziano podłączania dwóch przewodów w jeden zacisk – należy stosować dedykowane rozwiązania (np. rozgałęźniki).
