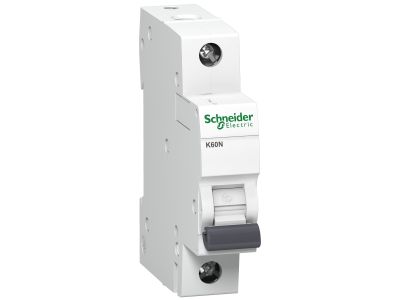

Wyłącznik nadprądowy K60N-C13-1 C 13A 1P | A9K02113 Schneider Electric

Opis i Kluczowe Cechy

Symbol A9K02113, wyłącznik nadprądowy K60N-C13-1 o charakterystyce C i prądzie znamionowym 13 A, jednobiegunowy. Przeznaczony do ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć, zapewniając bezpieczeństwo oraz ciągłość zasilania w obwodach jednofazowych.

• Prąd znamionowy 13 A: Umożliwia zabezpieczenie obwodów o umiarkowanym obciążeniu, typowych dla gniazd wtykowych, oświetlenia oraz małych urządzeń w budownictwie mieszkaniowym.
• Charakterystyka C: Gwarantuje selektywne wyzwalanie przy prądach od 5 do 10 krotności prądu znamionowego, co czyni go odpowiednim do obciążeń indukcyjnych, takich jak silniki czy transformatory.
• Konstrukcja jednobiegunowa (1P): Chroni jeden przewód fazowy, stosowany w instalacjach jednofazowych – prosty montaż i oszczędność miejsca w rozdzielnicy.
• Zabezpieczenie przed zwarciem: Szybkie odcięcie prądu zwarciowego minimalizuje ryzyko uszkodzenia przewodów i urządzeń końcowych, zwiększając bezpieczeństwo eksploatacji.
• Uniwersalna aplikacja: Przeznaczony głównie do budynków mieszkalnych i komercyjnych, gdzie wymagana jest niezawodna ochrona linii odbiorczych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wyłączników nadprądowych, potwierdzone oznaczeniem CE. Zgodność z dyrektywami unijnymi gwarantuje bezpieczne użytkowanie w standardowych instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy K60N-C13-1 znajduje zastosowanie w rozdzielnicach wewnątrz budynków, gdzie zapewnia ochronę przed przeciążeniem i zwarciem w obwodach odbiorczych. Sprawdza się w następujących scenariuszach:

• Ochrona obwodów gniazd wtykowych w mieszkaniach, biurach i pomieszczeniach komercyjnych.
• Zabezpieczenie obwodów oświetleniowych zarówno w nowych, jak i modernizowanych instalacjach.
• Ochrona linii zasilających małe silniki, wentylatory, pompy i inne urządzenia o charakterze indukcyjnym.
• Stosowany w rozdzielnicach piętrowych i mieszkaniowych jako indywidualne zabezpieczenie obwodu.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie montuje się na szynie DIN TH35 (35 mm). Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową wynikającą z wartości 13 A oraz warunkami instalacyjnymi. Momenty dokręcania śrub zacisków muszą być zgodne z dokumentacją producenta, aby zapewnić trwałe i bezpieczne połączenie.

FAQ

• Jaka jest różnica między charakterystyką C a B? Charakterystyka C wyzwala przy prądzie 5–10 krotności prądu znamionowego, co pozwala na pracę z obciążeniami indukcyjnymi (silniki, transformatory). Charakterystyka B działa przy mniejszych przeciążeniach (3–5 krotności) i jest przeznaczona do obwodów czysto rezystancyjnych, np. oświetlenia żarowego.
• Czy ten wyłącznik nadaje się do ochrony silników? Tak, charakterystyka C jest powszechnie zalecana do zabezpieczania obwodów silnikowych, ponieważ toleruje krótkotrwałe udary prądowe podczas rozruchu, jednocześnie skutecznie chroniąc przed zwarciem.
• Jak zamontować wyłącznik na szynie DIN? Wystarczy zatrzasnąć urządzenie na szynie TH35 (standardowa szyna montażowa). Należy upewnić się, że zatrzask jest prawidłowo zablokowany. Demontażu dokonuje się za pomocą wkrętaka, odciągając zaczep w dół.
