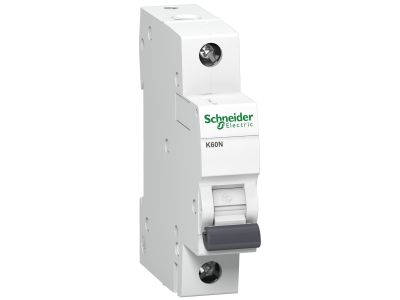

Wyłącznik nadprądowy K60 K60N-C63-1 B 63A 1-biegunowy | A9K02163 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy K60N-C63 (symbol A9K02163) to jednobiegunowy aparat o charakterystyce B i prądzie znamionowym 63 A, przeznaczony do ochrony instalacji elektrycznych w budownictwie mieszkaniowym i podobnym. Zastosowanie styku migowego gwarantuje niezależną od szybkości manewrowania dźwignią prędkość zamykania styków, co zwiększa pewność rozłączania prądów zwarciowych. Podwójne zaciski od dołu umożliwiają jednoczesne podłączenie szyny oraz przewodu, a karbowana powierzchnia zacisków poprawia siłę docisku i stabilność połączenia.

• Prąd znamionowy 63 A, charakterystyka B: Zabezpiecza obwody o znacznym obciążeniu przed przeciążeniem i zwarciem, szczególnie w instalacjach o charakterze rezystancyjnym, takich jak gniazda wtyczkowe i oświetlenie.
• Styk migowy: Szybkość rozwierania styków nie zależy od ruchu dźwigni ręcznej – gwarantuje szybkie i pewne wyłączenie prądu zwarciowego, minimalizując ryzyko powstania łuku.
• Podwójne zaciski od dołu (szyna + przewód): Umożliwiają wygodne łączenie zarówno szyny rozdzielczej, jak i przewodu odpływowego w jednym zacisku, co ułatwia montaż i oszczędza miejsce w rozdzielnicy.
• Karbowane zaciski: Zwiększają powierzchnię styku i siłę docisku, co podnosi pewność połączenia i redukuje ryzyko luzowania się przewodów pod wpływem wibracji lub zmian temperatury.
• Kompaktowa konstrukcja 1-biegunowa: Zajmuje tylko jeden moduł na szynie TH35, co pozwala na gęste rozplanowanie aparatury w rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE, co potwierdza jego zgodność z podstawowymi standardami bezpieczeństwa i kompatybilności elektromagnetycznej. Zastosowanie w budownictwie mieszkaniowym wymaga montażu zgodnie z postanowieniami normy PN-IEC 60364.

Zastosowanie

Wyłącznik nadprądowy K60N-C63 znajduje zastosowanie przede wszystkim w instalacjach odbiorczych budynków mieszkalnych oraz obiektów o podobnym charakterze. Charakterystyka B sprawdza się w obwodach, w których spodziewane są niskie prądy rozruchowe (np. oświetlenie, gniazda wtyczkowe), natomiast wysoki prąd znamionowy 63 A umożliwia zasilanie odbiorników o dużym poborze mocy.

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie linii oświetleniowych o dużym obciążeniu (np. w halach, magazynach).
• Stosowanie w tablicach rozdzielczych jako zabezpieczenie przedlicznikowe lub odbiorcze przy zasilaniu odbiorników o łącznym prądzie do 63 A.
• Współpraca z rozłącznikami bezpiecznikowymi i stycznikami w układach automatyki budynkowej wymagających kompaktowej ochrony nadprądowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału. Zaciski dokręcać momentem zgodnym z dokumentacją producenta (brak danych w karcie – stosować moment typowy dla zacisków śrubowych 2–3 Nm). Przekrój przewodów dobrać do prądu znamionowego 63 A oraz warunków zwarciowych instalacji. Połączenia wykonać za pomocą przewodów o długości odizolowania dostosowanej do głębokości zacisku, a przewód szyny rozdzielczej umieścić w górnym torze zacisku podwójnego.

FAQ

• Czy wyłącznik nadprądowy K60N-C63 jest wyposażony w podświetlenie lub sygnalizację stanu? Nie – produkt nie posiada wbudowanego podświetlenia ani wskaźnika LED. Stan zadziałania sygnalizowany jest mechanicznym położeniem dźwigni (w dół = wyłączony).
• Jaki jest stopień ochrony wyłącznika? W danych katalogowych nie podano stopnia ochrony. Dla aparatury montowanej w rozdzielnicy typowy stopień ochrony obudowy wewnętrznej to IP20. Do stosowania w suchych pomieszczeniach, bez narażenia na wilgoć i pył.
• Czy styk migowy działa również przy ręcznym wyłączaniu? Styk migowy zapewnia szybkie rozwieranie niezależnie od prędkości ruchu dźwigni – dotyczy to zarówno automatycznego wyzwalania (zwarciowego), jak i ręcznego. W przypadku powolnego przesuwania dźwigni przez użytkownika styk nadal otwiera się z tą samą prędkością, co minimalizuje ryzyko powstania łuku i wydłuża żywotność aparatu.
