Wyłącznik nadprądowy Icu=50kA 3P C 63A, MCB | HMX363 Hager

Opis i Kluczowe Cechy

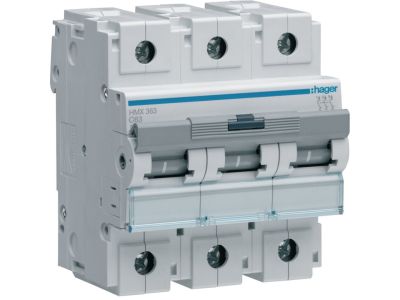

Wyłącznik nadprądowy HMX363 firmy to trójbiegunowe zabezpieczenie instalacji elektrycznych o prądzie znamionowym 63 A i charakterystyce C. Dzięki zdolności zwarciowej Icu = 50 kA urządzenie skutecznie przerywa prądy zwarciowe w obwodach o dużym potencjale zakłóceń, chroniąc przewody i odbiorniki przed uszkodzeniem termicznym i mechanicznym. Przeznaczony do montażu w rozdzielnicach na szynie TH35.

• Prąd znamionowy 63 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, np. liniach zasilających maszyny lub centrale wentylacyjne, bez ryzyka wyłączeń przy normalnym poborze prądu.
• Charakterystyka C: zapewnia szybkie wyłączenie w przypadku zwarć (5–10 × In), a jednocześnie toleruje krótkotrwałe przeciążenia rozruchowe silników i transformatorów.
• Zdolność zwarciowa Icu = 50 kA: gwarantuje niezawodne przerywanie prądów zwarciowych nawet w instalacjach o wysokiej mocy zwarciowej, co zwiększa bezpieczeństwo osób i mienia.

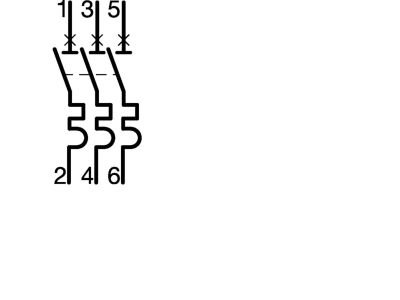

• Konstrukcja 3-biegunowa: odpowiednia do trójfazowych obwodów odbiorczych (L1, L2, L3) z jednym wspólnym wyzwalaczem – jeden mechanizm odcina wszystkie fazy jednocześnie.
• Montaż na szynie TH35: szybki i pewny montaż w standardowych rozdzielnicach modułowych, z możliwością łatwej rozbudowy i wymiany.

Zgodność z Normami

Wyłącznik nadprądowy HMX363 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Urządzenie jest przystosowane do stosowania w instalacjach niskiego napięcia według standardu DIN.

Zastosowanie

Wyłącznik nadprądowy HMX363 znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona przed zwarciami i przeciążeniami w obwodach o prądzie do 63 A i charakterystyce C. Idealnie sprawdzi się w:

• Ochronie linii zasilających maszyny przemysłowe, agregaty chłodnicze, sprężarki.
• Zabezpieczaniu obwodów w rozdzielnicach głównych i podrozdzielnicach w obiektach komercyjnych i przemysłowych.
• Zasilaniu instalacji silnikowych (np. wentylatory, pompy) wymagających tolerancji na prąd rozruchowy.
• Nowych projektach i modernizacjach rozdzielnic niskiego napięcia.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego HMX363 powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i wymaganiami norm (np. PN-IEC 60364). Momenty dokręcania zacisków oraz dopuszczalne przekroje przewodów stosuj zgodnie z dokumentacją producenta umieszczoną na obudowie lub w karcie katalogowej.

FAQ

• Jaką charakterystykę ma wyłącznik HMX363 i do czego jest przeznaczony? Charakterystyka C oznacza, że wyłącznik wyzwala przy prądzie 5–10 razy większym od prądu znamionowego. Jest przeznaczony do obwodów z silnikami, transformatorami i innymi odbiornikami o charakterze indukcyjnym, gdzie występują krótkotrwałe prądy rozruchowe.
• Jaka jest zdolność zwarciowa wyłącznika? Zdolność zwarciowa Icu wynosi 50 kA, co oznacza że urządzenie może bezpiecznie przerwać prąd zwarciowy o wartości do 50 kA bez ryzyka uszkodzenia.
• Czy wyłącznik nadprądowy 3P nadaje się do ochrony w instalacji trójfazowej? Tak. Trzy bieguny zabezpieczają wszystkie trzy fazy jednocześnie – w przypadku zwarcia lub przeciążenia na dowolnej fazie następuje jednoczesne odłączenie wszystkich trzech przewodów L1, L2, L3.
